工作原理

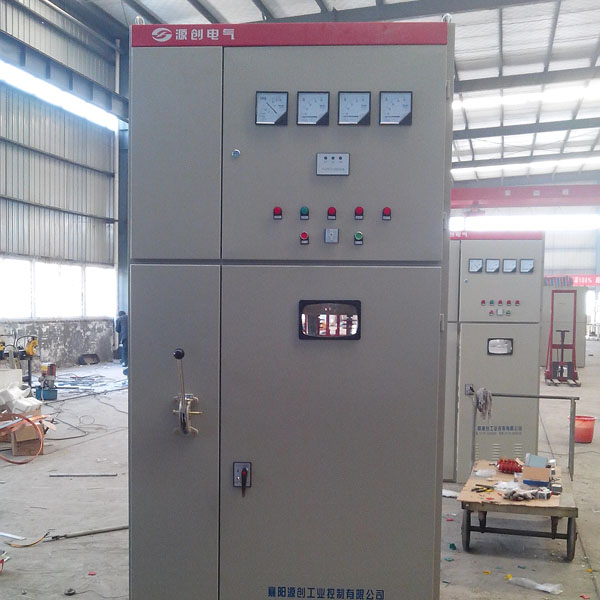

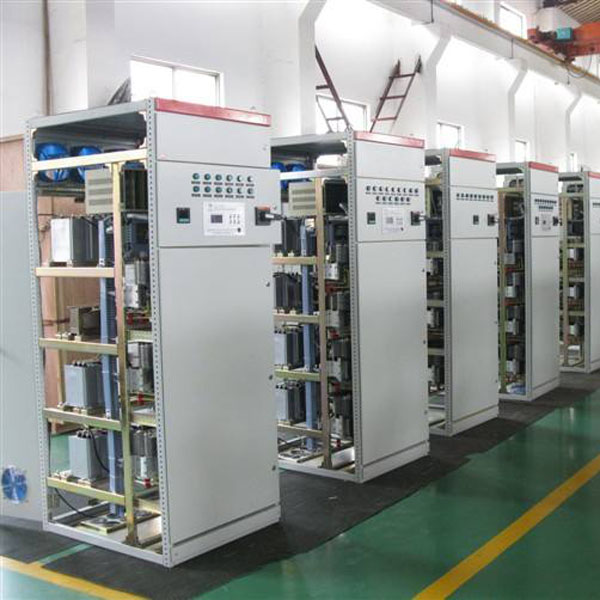

LTC系列动态无功补偿装置主要由监控终端、开关模块、电容器、电抗器、断路器、机柜等构成,控制器采用前馈或监测(三相平衡负荷,采集单相信号,三相不平衡负荷,采用三相信号)以负载的实时无功功率为投切物理量,应用瞬时无功控制理论及网压支持算法,在10ms内完成信号数据采集、计算及控制输出;投切开关拉到的投切的指令后,在小于10ms内完成零电流投入,投切无涌流,对电网无冲击,并且在主电路和开关中采取措施,对于主回路电容器有预冲电的作用,避免了投切电容器的冲击,便于运行,更加稳定、安全、可靠。为保证实时跟踪投切,整个系统响应时间小于20ms,可满足快速变化负载的需要,实现快速补偿。
适应范围
广泛适用于电力、冶金、铁道、军工、石油、机械、化工、港口、轻工、建材、矿山、造船等供配电系统中,要求动态无偿补偿且同时需要抑制或治理谐波的场合;尤其适用谐波、负荷大且变化的工况。

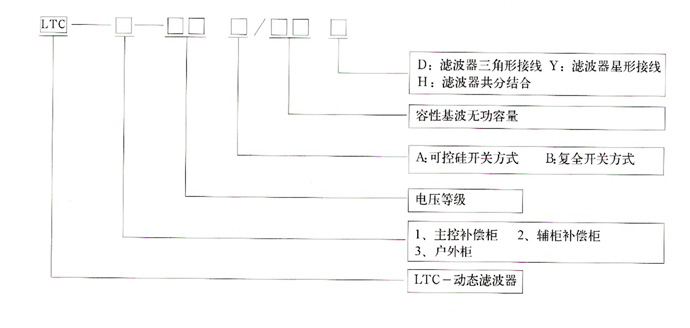

型号说明
注:1、进线方式为下进线 2、可承接各种非标准动态滤波器的设计制作。

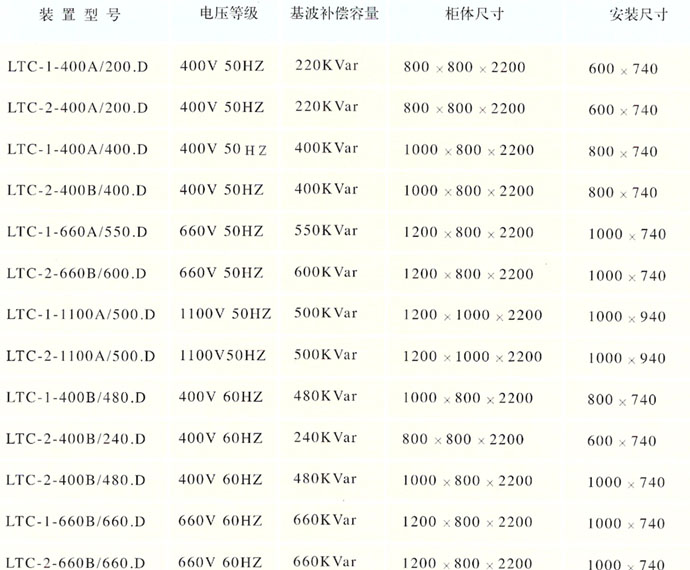

主要技术指标
额定电压:400V、600V、1100V 谐波滤除率:
动态响应时间:≤20ms 非标滤波型: 满足GB/T14549-43要求
额定测量电流:5A 标准滤波型: 5次谐波滤除率≥40%
谐波测量范围:1-31次 稳定范围:满足GB.12326-90 △u≤±2%
基波无功补偿:cosф≥0.9 整机功耗:≤1%的装置容量
