·关键元器件全部采用进口优质品牌，保证质量。如IGBT采用全世界最著名的品牌塞米控的IGBT、进口驱动电路、进口优质风机、进口电容器等。

·控制算法与软件历经十余年的积累改进，成熟稳定可靠性高。双DSP控制系统，采用矢量筛选技术。

·可实时动态滤除2~50次谐波，或者有选择的滤除电网相线和存在的各次典型特征谐波（可以不受限制的任意选择需要补偿的不同次数谐波），并可以根据需要设定需要滤除的谐波次和设定滤除谐波的目标值。

·三相四线制系列产品零线上的谐波滤波能力是相线滤波能力的三倍。针对照明等单项负载造成零线谐波过载（零线上的三次谐波电流因为相位相同而叠加将会达到相线上的三次谐波电流的三倍）和相不平衡的情况。

·内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能，用户可自行设定选择补偿功能。在滤除谐波的同时，可进行无功补偿和消除负载不平衡现象。

·为国内用户量身定制的中文大屏幕液晶屏，操作简单方便，可实时显示数据域曲线，可提供完整的现场信息内置滤波补偿、无功补偿、不平衡补偿等多种补偿功能，用户可自行设定选择。

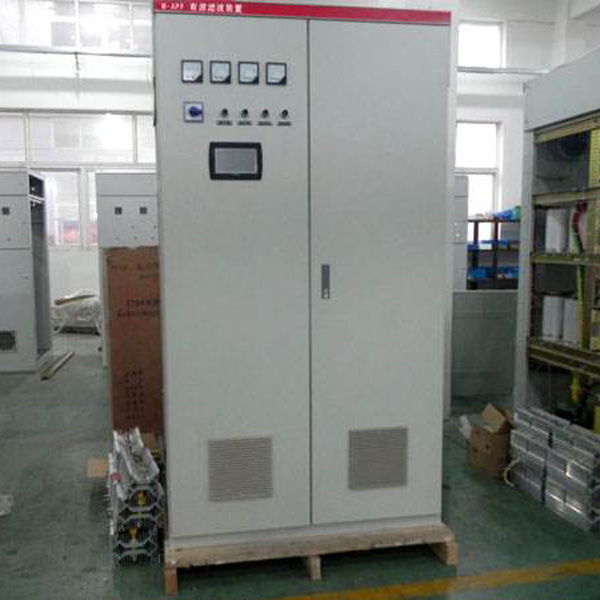

·模块化柜体结构，节奏合理，电缆可从装置柜体顶部或底部进入，安装灵活。800mm宽的有源滤波柜相线滤波能力达到300A，零线滤波能力达到600A。

·完整有效的各类保护措施。确保正常工作和一部工况下，都不会对供配电系统级系统内其他设备造成任何影响，包括各类保护功能（过载、过/欠压、过流）、内置高频率滤波回路确保Y-APF自身高频率载波不回馈电网、内置缓启动控制回路避免启动瞬间过大突入电流。可根据负载变化，自动合理限制补偿电流，装置永不过流，在滤波的同时，能完全避免过补偿。

·Y-APF自身高频载波不会回馈到电网，对供电系统及形态内其他设备不照成干扰。

·标准通讯接口，满足供电系统实现电力监控功能的需要。采用通用的modbus远程通信协议，通信接口为R4S85/232和CAN总线。

·独立于电网系统阻抗之外，不收电网系统阻抗影响，不发生谐振与谐波电压放大，安全性好。

·扩展性能好，可多台Y-APF并联应用。

Y-APF性能指标

电气特征    额定电压（V）    AC380±15%, AC69±15%
    工作频率(HZ)    50±0.5
    电气接线    三相三线
    最大滤波电流（A）    60  100  200  300  60  100  200
    CT要求    需要3个CT,5VA,CT两侧电流为5A
    滤波范围    2-50次谐波（可以选择性谐波，各次谐波补偿可分别设定
    滤波程度    选定的每次谐波可进行幅值补偿设定
    滤波能力    ＞95%
    无功补偿    内置谐波补偿、无功补偿、不平衡补偿等多种补偿功能用户可自行设定选择补偿功能
    响应时间    1ms
    有功功率损耗    ＜3%额定模块功率下
    过载能力    120%，1分钟
    多台运行方式    主从控制，并联运行（单母线不超过20台）
    平均无故障时间    ≥10万小时
控制特征    开关频率    平均20khz
    控制算法    具有自适应能力的频域筛选矢量补偿算法
    谐波控制    采用国际上最先进的闭环控制技术
    控制器    数字式双DSP
    通信功能    采用Modbus远程通讯协议，通信接口RS485/232和CAN总线
    控制连接    光纤或电气连接

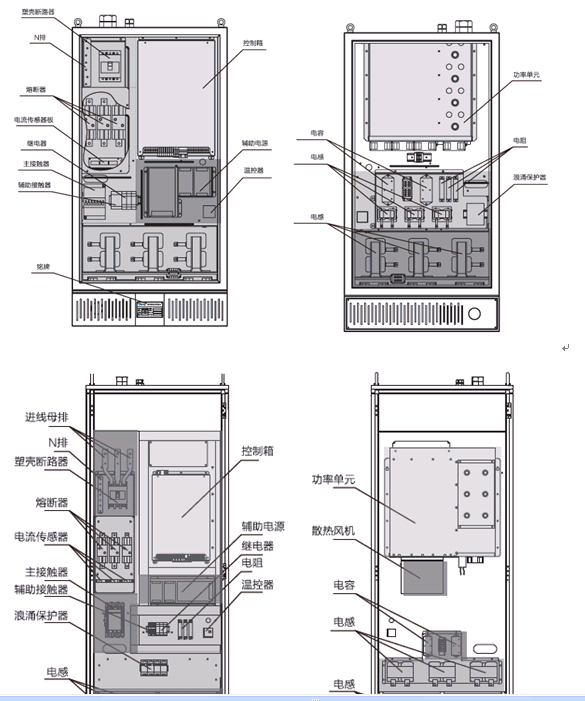

结构特征    外形尺寸    2200（高）×800（宽）×600（深）或按客户要求定制
    重量    ＜500kg
    防护等级    1p20或按用户要求定制
    颜色    RAL7035(浅灰色)或按用户要求定制
    冷却方式    强迫风冷
    整体结构    落地式
    安装方式    室内安装，固定方式可选、电缆进线方式可选
环境条件    环境温度    －25℃∽＋55℃
    存储温度    －40℃∽65℃
    相对湿度    最大95%，无凌霜
    海拔高度    安装海拔小于2000米（其他特殊要求需要定制）
    电磁兼容标准及测试    符合GB/T 7251-2005（GB/T7261-2000）包括衰减震荡波脉冲群干扰、静电放电干扰、辐射电磁场干扰、快速瞬间变干扰、浪涌（冲击）干扰度、电压中断抗干扰、电磁发射试验等

Y-APF设备选型与安装
一、容量计算方法：
A、运行环境确定容量法
   根据多年的运行经验，推导出下列谐波电流计算经验公式，可满足工程设计要求，公式为经验公式，计算过程仅涉及数值计算，不涉及量纲。
Ih=Sl×ah
Ih：谐波电流，单位A
SI: 计算负荷额定容量，单位KVA
Ah：补偿系数，通常在0.075~0.3之间，单位/KA
无特殊干扰，如写字楼、住宅楼等，补偿系数选0.075~0.12。
中等干扰，如节能灯、电能、复印机、空调相对集中的办公楼、灯光照明比较多的体育场和舞台剧场、通信数据中心、银行数据中心、电视演播中心、一般工厂灯，补偿系数选0.12~0.225。
强干扰的项目，如通讯基站、电弧炉、大型UPS设备、变频器、接焊机、整流设备等工厂，补偿系数选0.225~0.3。
B、谐波负载确定容量法
  根据不同类型的非线性负载的各自容量，选择不同非线性负载的各自补偿系数，确定各自所需补偿电流的大小，叠加计算得出所需配置的Y-APF的容量。
常见谐波负载的典型谐波含量：

负载类型    典型谐波含量（%）    负载类型    典型谐波含量（%）
变频器    33~50    客户电梯    15~30
中频感应加热电源    30~35    六脉冲整流器    28~38
LED灯    15~20    十二脉冲整流器    10~12
节能灯    15~30    电焊机    25~58
电子镇流器    15~18    变频空调    6~34
开关电源    20~30    UPS    10~25
