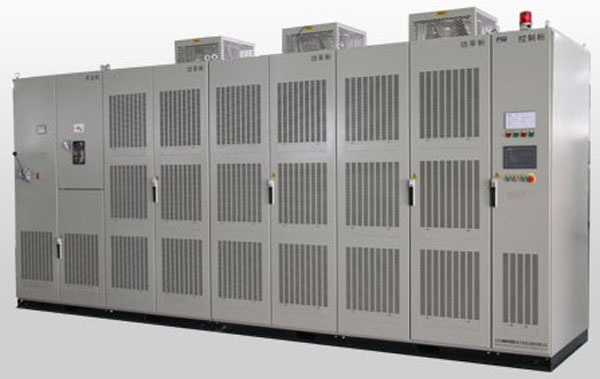

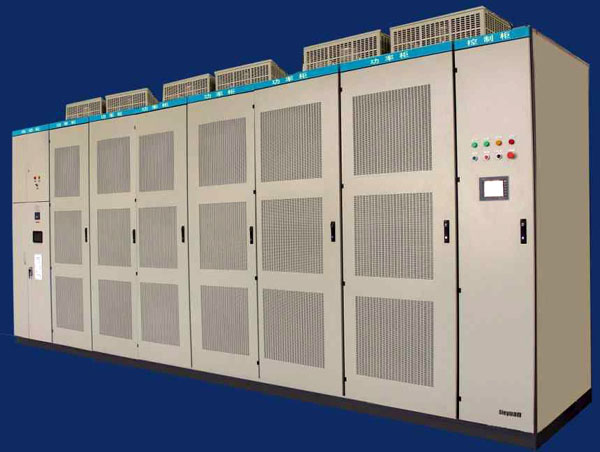

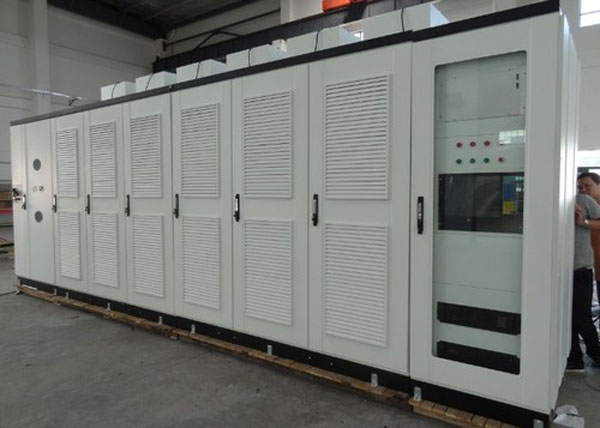

产品概述
    1、高压动态无功补偿装置补偿分为系统补偿和负荷补偿两种方式。其中系统补偿主要是针对输配电电网，调节电网电压，提高电能质量；负荷补偿主要是针对电力用户终端的无功进行补偿，提高用户的功率因数。
    2、SVG技术采用新一代电力电子元器件，采用交流—直流—交流的方式，加配置的移相变压器，和现代计算机控制技术实现动态的计算、控制和补偿，装置具有输出谐波含量低，响应速度快、可靠性高的特点，完全不同与传统的固定式电容器补偿及采用晶闸管控制的SVC补偿装置。
    3、SVG产品的技术先进，是当今无功补偿领域最新技术的代表，属于灵活柔性交流输电系统（FACTS）的重要组成部分。
    4、SVG本身不节约有功功率，而是通过补偿无功功率，对于用户负荷主要是提高功率因数，减少客户因为功率因数低需要支付的巨额罚款（力率电费），同时提高电力设备的出力；对于电力系统主要是降低线损，稳定电网电压。
    5、SVG装置使用后，可去除原来使用的大量电容和电感装置，直接采用动态补偿。
    6、SVG装置采用计算机跟踪技术，可控制和消除电网上的大量谐波，降低注入电网谐波含量，达到国标要求。
    7、用户原有的SVC及固定电容器也可视将来现场SVG技术升级的情况，保留或拆除。
我公司产品采用基于瞬时无功功率理论的无功电流检测方式，逆变主电路采用IGBT组成的H桥功率单元级联拓扑结构，并辅助以小容量储能元件。它由几个电平台阶合成阶梯波以逼近正弦输出电压，这种逆变器由于输出电压电平数的增加，使得输出波形具有更好的谐波频谱，并且每个开关器件所承受的电压应力较小，不需要均压电路，可避免大dv/dt所导致的各种问题。因此这种逆变器可称为“完美无谐波”变流器。
性能特点
    SVG的基本原理是利用可关断大功率电力电子器件（如IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。
主要功能
   （1）维持受电端电压，加强系统电压稳定性；
   （2）补偿系统无功功率，提高功率因数，降低线损，节能降耗；
   （3）抑制电压波动和闪变；
   （4）抑制三相不平衡。
产品特点
    SVG以高可靠性、易操作、高性能为设计目标，满足用户对提高配电电网的功率因数的迫切需要。STATCOM采用新型IGBT功率器件，全数字化微机控制，具有以下特点：
    1、安装、设定、调试简便；
    2、实时跟踪负荷变化，动态补偿无功功率，提高系统功率因数；
    3、采用光纤触发技术，实现一次系统与二次系统的电气隔离，解决干扰问题，做到了高可靠性和控制性；
    4、主电路采用IGBT组成的H桥功率单元级联作逆变主电路的结构形式，输出由阶梯正弦PWM波形叠加而成，波形正弦度好；
    5、功率电路模块化设计，维护简单，互换性好；
    6、动态响应时间快；
    7、实时跟踪电网电流的变化，对电网无功功率实现动态无级补偿；
    8、投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投；
    9、保护功能齐全，具有过压、欠压、过流、过热等保护，运行可靠性高；
    10、维护量小，运行成本低；
    11、控制器实现全数字化，人机界面友好显示，并且具有联网通讯功能；
    12、控制器具有高可靠性，而且操作简单，与系统连接时，不需要考虑交流系统相序，补偿装置保护措施齐全；
    13、装置电路参数精心设计，发热量小，设备结构紧凑，占地面积小；
    14、控制电源采用AC220V经过UPS后单独给装置供电方式，控制电源掉电，可保持正常运行；
    15、改善电压质量，稳定系统电压，抑制电压闪变；
    16、可并联安装，极易扩展容量。
技术参数
    额定容量：0 ~±6000Kvar
    额定电压：6KV~10KV~35 KV
    系统频率：50Hz
    响应时间：≤10ms
    损    耗：≤3%
    输出电流THD：≤3%
    无功调节方式：容感性连续可调
    防护等级：IP20级或根据用户需求定制
应用领域
    本公司研制的SVG广泛应用于石油化工、冶金、电力、煤炭、电气化铁路、风电厂以及其他具有或者靠近冲击性负荷和大容量电动机的工业领域，可以在节能降耗，提高电网安全性和稳定性，提高电网功率因数，改善电能质量，发挥着重要作用。
