结构特点

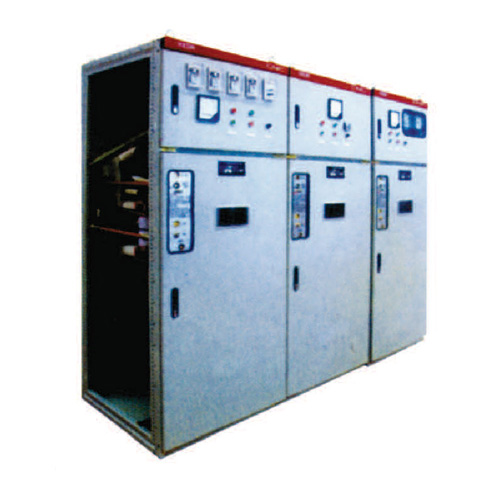

HXGN15-12型交流金属封闭环网开关设备简称环网柜，是为城市电网改造和建设而需要设计的新型开关设备。环网柜采用金属封闭箱式结构，主开关与柜体为固定安装。整个环网柜可分为上下两部分，柜的上部包括母线室、开关室、低压室，与下部电缆室（出线柜含熔断器）分隔开，以避免相互影响。既提高了安全性又便于安装、检修，还能在必要时整体更换上部单元。

整体外形尺寸：宽度可根据回路方案在375-1000m之间灵活设计，深度尺寸为960mm,高度为1600mm或1800mm.

1. 电缆室：用于电缆连接可装入熔断器、避雷器、电流互感器、下接地开关、柜门配有观察窗和安全联锁装置。

2. 开关室：内装一个三工位负荷开关（SF6），并可根据客户要求装设气体密度和气体密度继电器。

3. 母线室：母线室布置在柜的上部，三相主母线水平布置，贯穿整排开关柜。

4. 低压室：装有带位置指示器的弹簧操动机构和机械联锁装置。

订货须知

定货时用户需提供下列技术资料：

1. 主接线方案编号及单线系统图、排列图、平面布置图

2. 开关柜的外形尺寸
3. 备品、备件的选用
4. 面板开孔图
