认识高压固态软起动器从了解其六大模块开始

发布时间:2020-12-24

浏览量:0

发布人:未知

    高压固态软启动器又称高压固态软启动装置,是一款新型且理想的高压电机起动及保护设备,主要适用于10KV以下的中高压电动机。该产品具有体积小,功耗低,高可靠性,高灵敏度,无触点,免维护,无环境污染,安装方便等优点。现已在机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到广泛应用。 将逐步淘汰液态高压软起动器

7467彩色印刷图库


    高压固态软启动器优势如此明显,不免让大家对其构造好奇,襄阳源创工业控制有限公司作为国内知名的专业生产高压固态软启动器高新技术型企业,可以带您一起了解一下高压固态软启动器的结构构造。

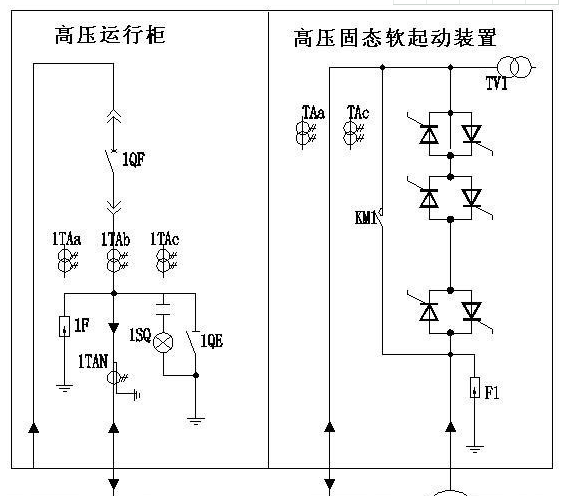

    高压固态软启动器由可控硅模块、光纤触发部件、真空开关部件、信号采集与保护部件、可控硅保护部件、系统控制与显示部件6大模块部件组成,这些模块具体在哪个位置,各包含哪些元器件,都起到什么作用呢?带着这些问题,源创带大家一一了解:
可控硅模块:每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求,选择可控硅串联的数量不同。
控硅保护部件:主要包括由RC 网络组成的过电压吸收网络、由均压单元组成的均压保护网络。
光纤触发部件:采用强触发脉冲电路,保证触发的一致性和可靠性;利用光纤触发进行可靠高低压隔离。
真空开关部件:在起动完成后,三相真空旁路接触器(或真空断路器)自动吸合,电动机投入电网运行。
信号采集与保护部件:通过电压互感器电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集,主CPU控制并进行相应保护。
系统控制与显示部件:32位ARM 核微控制器执行中心控制、LCD 液晶触摸屏显示,可显示三相电压、电流,故障信息、运行状态等。

7467彩色印刷图库
    高压固态软启动器的工作原理
    高压固态软启动柜中的6大模块是高压固态软启动器的6大核心元器件,主要由这6个部份组成,如果您了解了这六个部份,也就对软启动了解到90%,再进行选择软启动,不管是高压固态软启动柜价格,高压固态软启动柜性能,高压固态软启动柜结构,高压固态软启动柜工作原理都能很好的把握,希望每个用户都能买到自己称心如意的产品,少走弯路,襄阳源创电气是实在生产软启动柜的厂家,品质信得过,售后信得过,源创电气随时欢迎您来考察和咨询13508662630张工,微信同号
