水电阻起动柜结构组成及启动时应当具备的条件

发布时间：2021-06-29

浏览量：0

发布人：未知

分享到

水电阻起动柜结构组成及启动时应当具备的条件介绍

水电阻起动柜工作原理

水阻起动柜由液阻装置和电控柜组成。液阻装置包括电液箱、导电液体、动电极板、静电极板、机械传动机构、液位探测元件、温度传感器和限位开关等。电控制柜由控制盘、操作面板和电阻切除机构（真空断路器）组成。液阻装置的三相电阻由相互绝缘的3个绝缘箱体构成，每个箱体内部分别盛有电阻液以及一组动、静导电极板。动极板组通过柜体上部的传动机构及控制系统控制运行，主电机启动开始时，动、静两极板间距离大。

主电动机合闸及液体电阻装置启动时具备3个条件：（1）电液箱中导电液体的液位应处于正常位置；（2）液体电阻启动器的传动机构应处于上限位（启动位）；（3）用于转子短接的真空断路器2QF处于断开状态。只有这3个条件同时满足，液位开关才会有输出，主电动机及液体电阻允许启动。

当满足启动条件时，手动合上隔离开关1QS, 由PLC发出电机工作柜中真空断路器1 QF合闸指令，主电机定子回路中串接液态电阻开始启动，通过机械传动装置使极板之间的相对距离逐渐缩小，改变两平行极板间液态电阻值的大小，均匀地提高电机端电压，电流逐渐增大。电机转速随着电阻值的平滑减少而升高，当励磁柜中的检测装置检测到电机转速达到额定转速的85%时，PLC发出星点柜中的断路器2QF合闸信号，将电动机星点短接电机继续加速，当达到电机亚同步转速时，励磁装置柜投入励磁，牵引电机同步运行。启动完成后，液体电阻启动柜的传动机构自动复位。

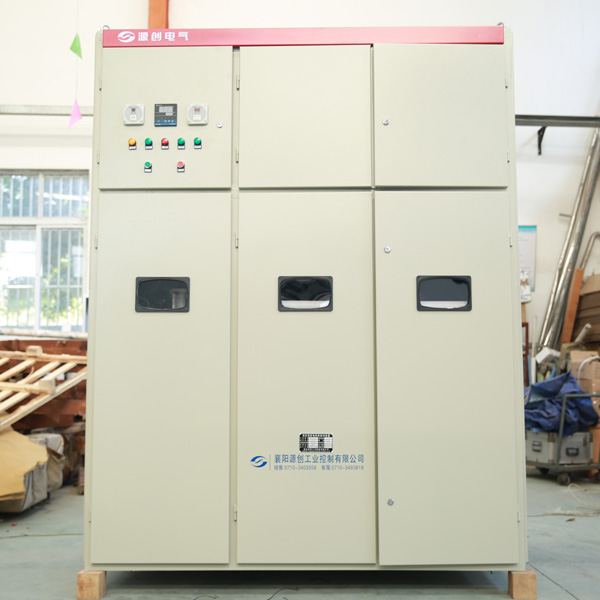

水电阻起动柜
