大功率电机使用高压软启动柜的必要性

大功率的磨机,破碎机,辗压机,水泵,压缩机,风机等设备负载较重,电机经常难起动,就需要用软启动柜来启动。 电机直接全压起动的危害性及高压电机软启动柜的好处:

 1、 引起电网电压波动,影响同电网其它设备的运行

交流电动机在全压直接起动时,起动电流会达到额定电流的4~7倍,当电机的容量相对较大时,该起动电流会引起电网电压的急剧下降,影响同电网其它设备的正常运行。 电机用软启动柜时,起动电流一般为额定电流的2~3倍,电网电压波动率一般在10%以内,对其它设备的影响非常小。

  2、 对电网的影响

  对电网的影响主要表现在两个方面:

  ①超大型电机直接起动的大电流对电网的冲击几乎类似于三相短路对电网的冲击,常常会引发功率振荡,使电网失去稳定。

  ②起动电流中含有大量的高次谐波,会与电网电路参数引起高频谐振,造成继电保护误动作、自动控制失灵等故障。

  电机用软启动柜起动时起动电流大幅度降低,以上影响可完全免除。

  3、伤害电机绝缘,降低电机寿命

  ①大电流产生的焦耳热反复作用于导线外绝缘,使绝缘加速老化、寿命降低。

  ②大电流产生的机械力使导线相互摩擦,降低绝缘寿命。

  ③高压开关合闸时触头的抖动现象会在电机定子绕组上产生操作过电压,    有时会达到外加电压的5倍以上,这样高的过电压会对电机绝缘造成极大伤害。

  电机用软启动柜时,最大电流降低一半左右,瞬间发热量仅为直起的1/4左右,绝缘寿命会大大延长;软起时电机端电压可以从零起调,可完全免除过电压伤害。

  4、电动力对电机的伤害

  大电流在电机定子线圈和转子鼠笼条上产生很大的冲击力,会造成夹紧松动、线圈变形、鼠笼条断裂等故障。

  电机用软启动柜时,由于最大电流小,则冲击力大大减轻。

  5、对机械设备的伤害

  全压直接起动时的起动转矩大约为额定转矩的2倍,这么大的力矩突然加在静止的机械设备上,会加速齿轮磨损甚至打齿、加速皮带磨损甚至拉断皮带、加速风叶疲劳甚至折断风叶等等。

  高压电机用软启动柜起动的转矩不会超过额定转矩,上述弊端可以完全克服。

  对于不了解电机软启动柜的用户来讲,下面主要介绍一下大功率电机软启动柜的特点:

1、起动方式:根据负载特点选择不同的起动模式及参数设置,可最大程度的使电动机实现最佳的起动效果,三种起动方式:电压斜坡起动——可得到最大的输出扭矩;限流起动——可有效地限制起动电

流;点动——可实现试车调试功能。

2、高技术性能:由于采用了高性能微处理器及强大的软件支持功能使控制电路得以简化,无需对电路参数进行调整,即可获得一致、准确及快速的执行速度;高强度抗干扰功能。

3、高可靠性:电机软启动柜所有电器元件均经过严格的筛选,其主控板还须经过72小时高温循环试验和振动试验,从而保证了出厂产品的高可靠性。

4、优化的结构:独特紧凑的模块化结构及上进线下出线的连接方式,非常方便用户的集成、成套。

5、键盘设置功能:电机软启动柜有便捷直观的操作显示键盘,可根据不同负载,对起停、运行、保护等参数进行设置、修改。

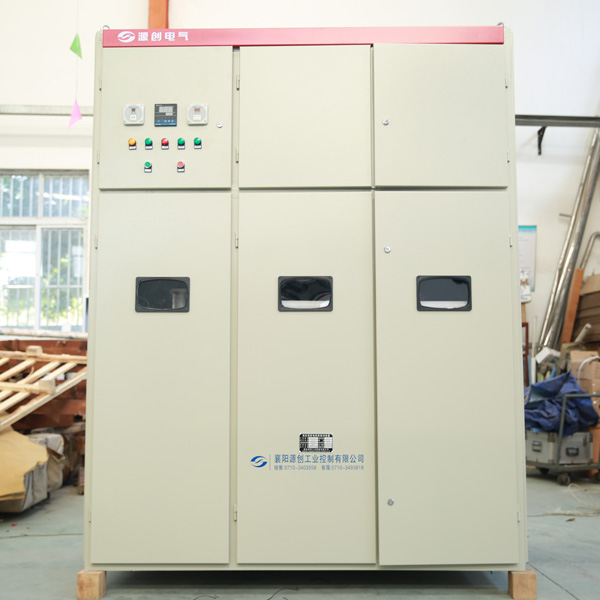

高压软启动柜


襄阳源创工业控制有限公司是从事工业电气控制设备和计算机工业控制系统开发、设计、生产的高新技术企业,公司已通过ISO9001:2000质量体系认证,是湖北省高新技术企业和守合同重信用单位,产品领域涵盖输配电设备、大功率电机液阻起动柜补偿柜等。
公司产品广泛应用于冶金、机械、石化、电力、建材、矿山、造纸、印刷等行业的机械设备上。产品被国内所有省、市、自治区的一千余家企业采用,深受广大用户的好评与信赖。
公司主营产品:开关柜(高、低压开关柜
起动柜(电机液体电阻起动柜、固态软起动柜、变频调速装置)
补偿柜(静止式进相器、高低压电补偿装置
