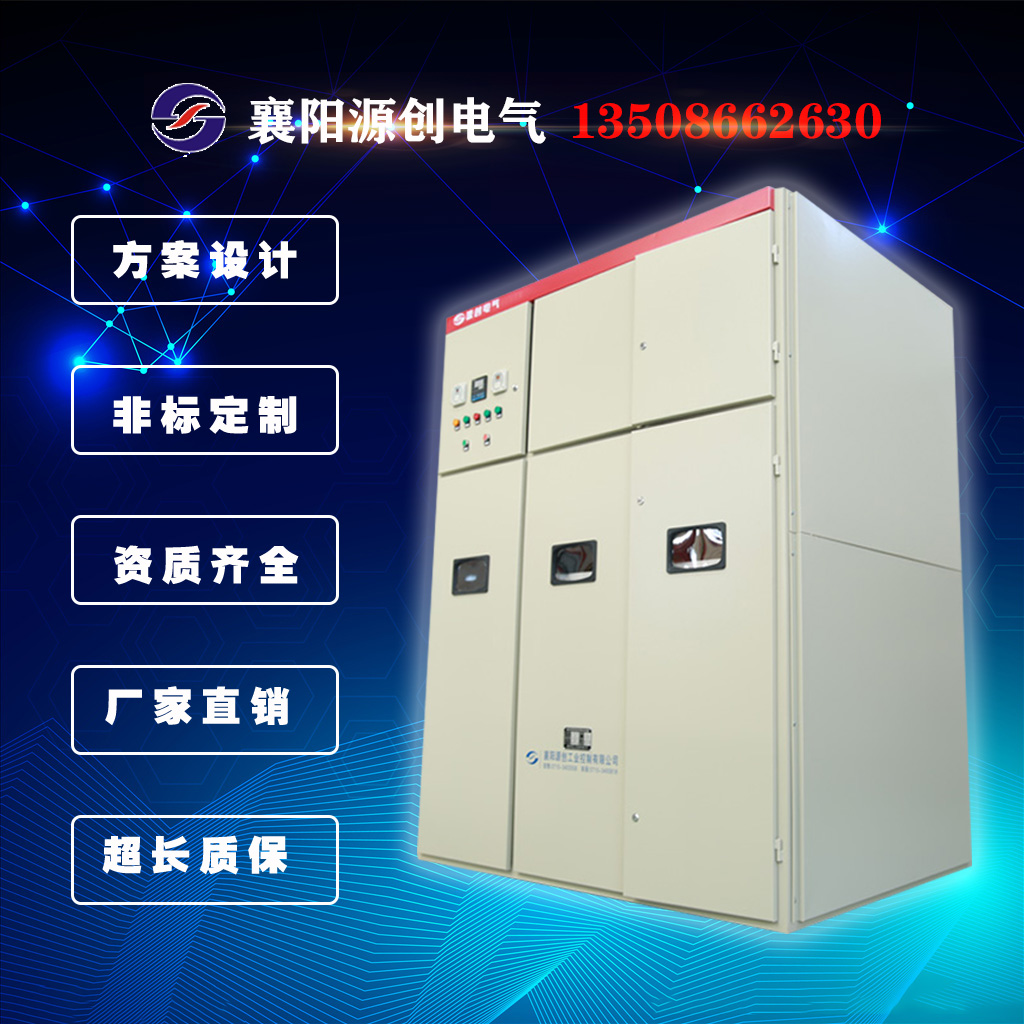

源创电气生产的650KW高压笼型电机水阻柜是用于额定电压3~10KV的大中型鼠笼式电机或同步的电机的软起动设备,其工作原理是在电机的定子回路串入一特制的可控液态电阻,随着电机的起动,液态电阻的动、定极板间距离自动改变,阻值平滑减少,起动电流维持在额定电流的3.5倍以下,起动结束后,液态电阻自动切除,起动过程中对电网无冲击,无谐波被污染。
正常工作条件
环境温度上限不超过70℃,下限不低于0℃;相对温度不超过85%;海拔高度不超过2000M;应放置室内无剧烈振动及冲击且垂直斜度不超过5℃,没有火灾及爆炸危险的场合;不允许有导电尘埃及腐蚀气体;三相四线380V/220V、20A、50HZ。
设备的性能:
1)起动电流Iq=1.5-3.0Ie;
2)可连续起动3~4次;
3)具有超温、低液位、起动超时保护功能。
4)起动温升≤10℃/次
5)启动时母线压降≤5--8%
