高压笼型液体电阻起动柜安装调试

发布时间：2021-08-25

浏览量：0

发布人：未知

分享到

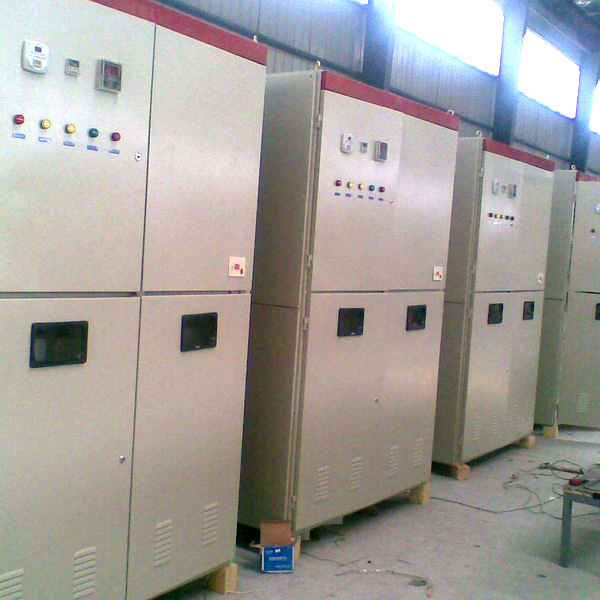

襄阳源创工业控制有限公司YLQ系列高压笼型电机液体电阻起动柜适用于三相交流3KV、6KV、10KV大中型高压鼠笼交流异步电动机或同步电动机的降压软起动。其原理是通过改变串接于定子回路中的液体电阻的阻值，使电机的起动电压随电机转差率的减小而上升。起动电流维持在额定电流的三倍左右，从而实现电动机的软起动。

高压笼型液体电阻起动柜安装调试使用

1、起动柜安装完毕然后起动柜要与高压柜和配套设备进行控制连锁，起动柜伺服电机配置380V电源需要引至三相四线电源，高压柜用电为200W电源线用4*2.5mm2的铜心电线引入端子排，控制连锁线为1.5 mm2起动柜要和配套设备（如发阀门，油站等）连锁后起动柜备妥信号还要和高压开关柜连锁，起动柜备妥后高压柜才可投入起动。起动柜故障信号要送入高压开关柜。起动柜故障信号有超程保护、超温保护，当超过行程时间和液体超过75度时报警输出，高压柜停机。

2、连锁线连接完毕合上空气断路器QF1，接通控制电源，先把控制面板的转换开关调为实验位置，起动绿色按钮先看伺服电机正反方向绿色按钮伺服电机带动传动机构极板下行为正转，按下起动按钮时极板下行真空接触器吸合，当极板走到底端真空接触器施放，极板复位。

3、接收到启动信号后，液阻柜动极板向下运行，到达极板行程终点，向高压柜发送合闸命令；

4、接收到高压柜发送的合闸完毕信号后，延时3~5秒，释放真空接触器KM1、KM2，液阻切除，启动完毕。动极板自动复位，等待下一次起动命令。
