液体电阻起动柜(水阻柜)综合性能介绍

发布时间:2021-08-27

浏览量:0

发布人:未知

 液体电阻起动柜(水阻柜)综合性能介绍

1.液体电阻起动柜是近年来运用比较广泛电机起动设备。液体电阻,顾名思义就是在电机定子回路(笼型电机)或转子回路(对绕线电机)中串入液态电阻,电机在起动过程中液态电阻阻值在预定的时间内自动无级减小,直至阻值接近为零(实现电机降压无冲击地平滑起动),将液阻自动切除,电机投入正常运行,每小时至少可以启动3-5次。

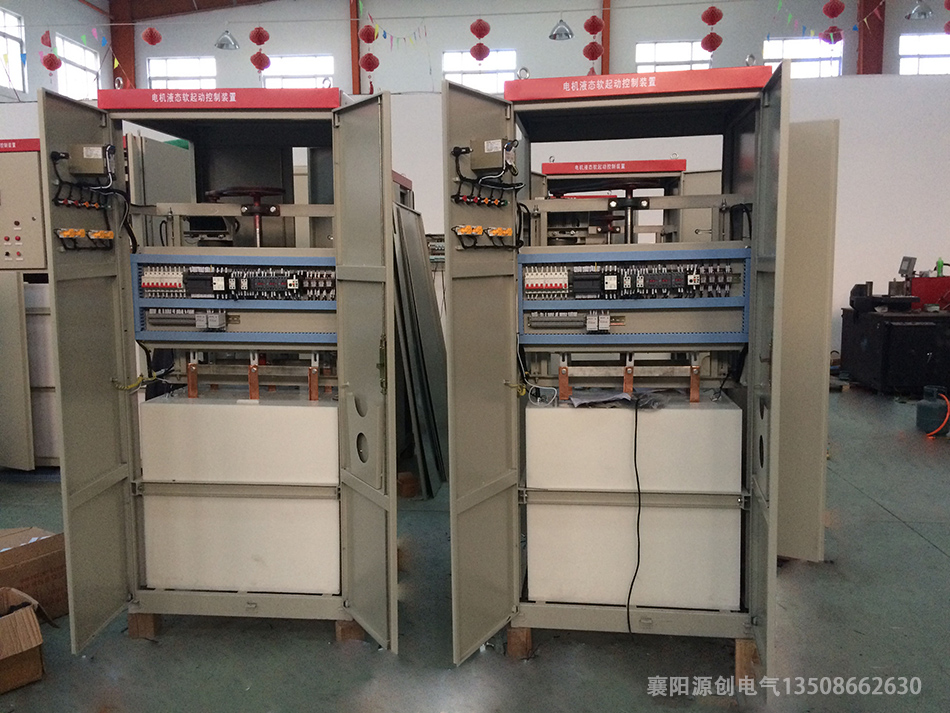

2液体电阻起动柜主要由以下几个部分组成:水箱、极板(分动极板及静极板)、传动机构、限位机构(行程开关)及相关电器元件,如继电器(或PLC)、时间继电器、接触器、按钮、指示灯等状置构成,主要适用于400V、3KV、6KV、10KV各个电压等级,功率范围从500KW-30000KW绕线式交流异步电动机和低压鼠笼式交流异步电动机的平滑软起动,与频敏电阻、变频器电抗器等其它起动方式相比,具有起动功率因数高(因是阻性负载)、造价低、维护简单等特点,最低可将电机启动电流限制在额定电流的1.3倍,有效减小电机启动对电网的冲击,因而在近年来广泛受到用户的亲赖。

3.工作原理:在绕线电动机的转子回路中串入特制的电解液作为电阻,并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求,从而使电动机在获得最大起动转矩及最小起动电流的情况下均勺升速,平稳起动。起动结束,电气开关短接转子回路。

4.运行原理:电机开关柜合闸的同时,水阻柜接收到真空断路器运行信号,动极板自上而下开始运行,在设定的时间内电阻值逐渐下降,当电阻接近于零时,安装在水阻柜内的真空接触器吸合,电机启动完成,经过延时几秒后,动极板自动复位至原始状态,等待一下次启动。如水阻柜在预定的时间内起动没有完成就会发出一个故障报警信号,自动切断开关柜,确保电机不开路。
