高压固态软起动装置工作原理及原理图解

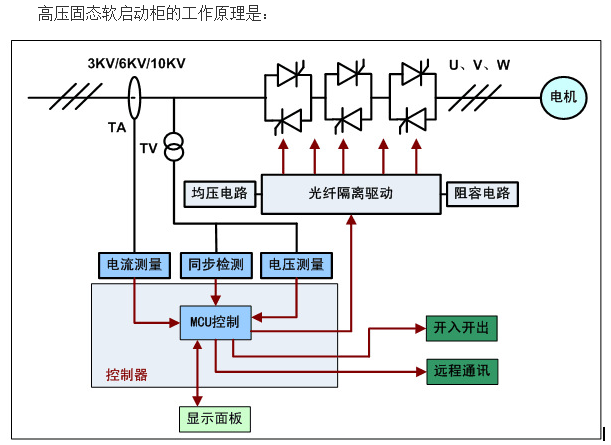

    襄阳源创电气YHGQ系列高压固态软启动是一种新型的中高压电动机软起动装置，高压固态软启动主要适用于3KV-6KV-10KV的中高压交电机，高压固态软启动采用先进DSP控制技术、电力电子及它器件的构成主要是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的需求功能。

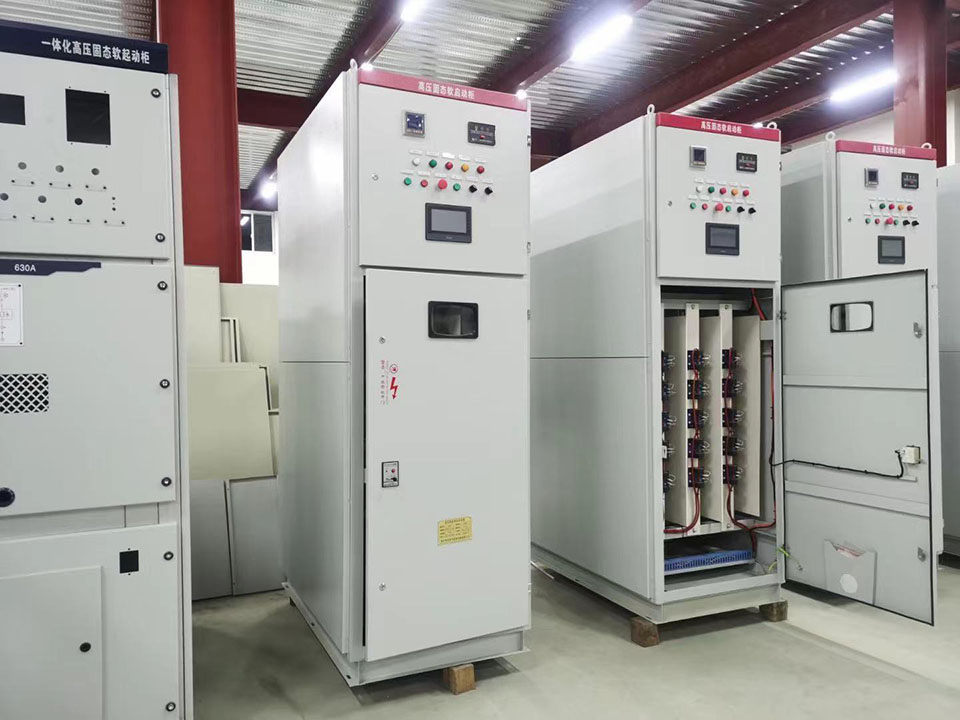

     YHGQ高压固态软启动装置采用晶闸管及专业绝缘材料与电力电子控制技术相组合。适合大中型电动机特性和特点得高压固态软起动装置。具备多种完善的保护功能:短路、过流、限流、过压、欠压、过负载、缺相、三相电流不平衡、过热、通信故障等各种故障状态报警及时处理保护保护软起动器及电机。高压固态软起动装置的控制核心主要是微处理器CPU。这个CPU微处理控制系统可以对电机进行启动和保护。CPU对SCR进行触发控制以降低加在电机上的电压，然后通过控制加在电机上的电压和电流慢慢平滑的增加电机转矩，直到电动机加速到全速运行。高压固态这种起动方式可以降低电机起动时的冲击电流，减少对电网和电机自身启动时的冲击。CPU当停止信号发出时，同时给电机加一个逐渐减小的电压使电机平滑停机，这和电力刹车不同，实际上软停车会增加电机的停车时间。这种功能适用于水泵停机控制，以减小水锤现象和对机械结构的损坏及冲击。高压固态软启动装置主要广泛使用在如船头推进器、压缩机、升降机、离心泵、输送带，电梯等负载，起动可根据电机额定功率选型。电机起始电压调整为40%――50%;

      重载起动:如离心机、压碎机、混合机、磨碎机，搅拌机等的起动可按其额定功率的120%选型。电动机起始电压调整为50%――60%。免维护 晶闸管是无触点的电子器件，高压固态软启动装置不同于其他类型的产品需要经常维护导电液体和部件等，把机械寿命变为电子元件使用寿命，连续运行数年也无需停机维护。
