低压开关柜通电试验台操作方法

发布时间:2022-01-21

浏览量:0

发布人:源创大白

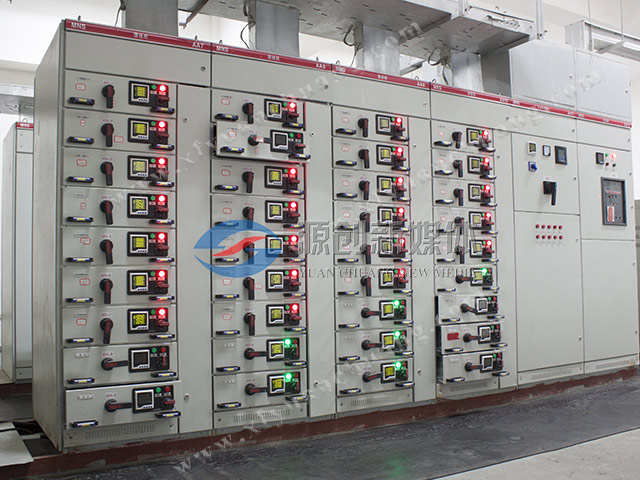

低压开关柜属于列入3C认证强制性认证产品《目录》的产品。适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业,作为输电、配电及电能转换之用。下面本文就给大家阐述低压开关柜通电试验台操作方法,有兴趣的小伙伴可以和本小编一起来看下!




操作方法:



1、接通输入电源AC380V

2、连接交流操作电压输出电源线至电压表

3、检查并确认接线是否,接通总电源开关4、将调压器回零,并按“合闸”扭

5、再按面板上交流操作电压的“合闸”扭

6、缓慢调节输出调节旋扭,使电压升到要求值,观察电压表的情况。

7、试验完毕后,先按面板上交流操作电压的“分闸”扭,再按面板上总“分闸”扭。然后,断开总电源开关




使用条件及注意事项:



高低压开关柜通电试验台使用条件:

1、环境温度:0~40℃

2、海拔高度:<1000M

3、相对湿度:<85%

4、工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性介质。


高低压开关柜通电试验台注意事项:

1、开箱时应检查电器元件是否损坏或松动。

2、使用前应检查各电器的接触是否良好,特别是调压器碳刷的接触良好。


高低压开关柜通电试验台技术参数:

输入电源:三相四线AC380V

输出电压及电流:

1、三相AC100V输出(固定值)一组

2、三相AC0–10A输出(〈100V,可调值〉一组

3、交流电压输出

AC0–400V,220V时,电流小于10A一组


4、直流操作电压输出DC0-260V一组

5、单相AC220V输出(固定值,插座)二组

6、三相AC380V输出(固定值,接线柱)一组

7、直流固定电压24V,36V,110V,220V输出一组

8、外形尺寸:550mm×750mm×800mm

9、重量:45kg
