笼型电机液阻起动装置的结构特点

发布时间:2022-04-11

浏览量:0

发布人:襄阳源创电气

YLQ系列笼型电机起动器液体电阻变阻方式采用极板升降移动式。其工作原理是传动电机(或减速机)通过升降机构,带动极板做上下移动。

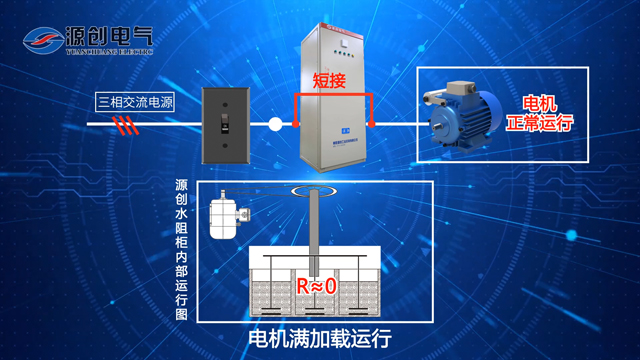

YLQ水阻柜运行过程


笼型电机液阻起动装置具有以下结构特点:

1、采用移动极板来改变液体电阻的方式,使液体电阻有较宽的可调范围,从而使该系列起动器能很好地适应不同负载状况的电机平滑起动的要求。因为不同负载的电机的起动力矩要求差异较大,而且同一电机在降压起动过程中,电压应在较宽范围平稳逐步升高,才能确保以最小的起动电流平滑起动电机。用最优化起动器电解质配比设计,为每台电机配制最佳液体电阻,从而使每台起动器达到最佳起动效果。

2、 水箱采用特种材料制备,能长时间承受150℃高温,不会变形、不会老化,绝缘性能好,耐腐蚀性强,经久耐用。

3、 在每个水箱盖板上装有蒸气排放管道通向柜体顶部外面,从而避免了固定密封式液体电阻曾经出现过的因起动过程发热严重,使水蒸汽急剧聚集而造成爆炸的重大事故隐患。

YLQ水阻柜-640x480产品4

4、 控制元件安装在封闭的控制室中,与液阻隔离,避免了液阻柜内可能形成的轻微的弱碱环境对电器元件长期轻微浸蚀可能造成的寿命折损。

5、 三个水箱之间、水箱与柜体之间采用高压绝缘子或者绝缘板条相结合的方式进行绝缘隔离和固定,使各水箱固定牢固可靠,并使每个高压回路具有很高的耐压等级,确保了起动器的使用安全。

6、 采用导向杆导向,传动精度高,升降架摆动小,升降范围调整方便。

7、 采用丝杆传动方式,既便于保障传动机构与高压回路的安全距离,又确保起动过程顺利完成。

8、 起动器可根据用户需求,自带液体电阻接入与切除机构,避免了单纯提供液体电阻所造成的与用户自备电机运行控制柜的繁锁联接。

9、 具有多种主回路接线方式,可以与各种不同型号的高压开关柜配合。

10、 液阻箱内装有与高压隔离的铜电阻温度传感器,能及时快速地对过高的液阻温度进行反应,发出报警信号并自动进行保护性动作。

11、 该系列起动器可依用户要求,采用PLC控制、预留DCS接口,可直接与用户DCS系统联接,进行远程控制与监测。

12、 使用钣金型材代替角钢制造柜体及柜内结构,大大提升了产品的外观档次。

13、 柜门贴有相应的警示标识,能够很好地提醒操作人员,防止误操作,增强了设备和人员的安全性。

14、 采用浮球式液位检测机构,方便的监视液位情况,在液位降低到一定程度后及时报警。

15、 对于大型起动器,采用变频器控制升降电机的转速,小型起动器通过调整行程和延时时间,可以方便调节起动时间,以满足不同负载时起动时间不同的需要。
