常见的低压配电柜、高压配电柜其实并不是单单指配电柜本身,它实际上是我们俗称的成套设备,其实这种叫法是不准确的,学名应该是“成套配电装置”。那么什么是成套配电装置,它有哪些特点呢?

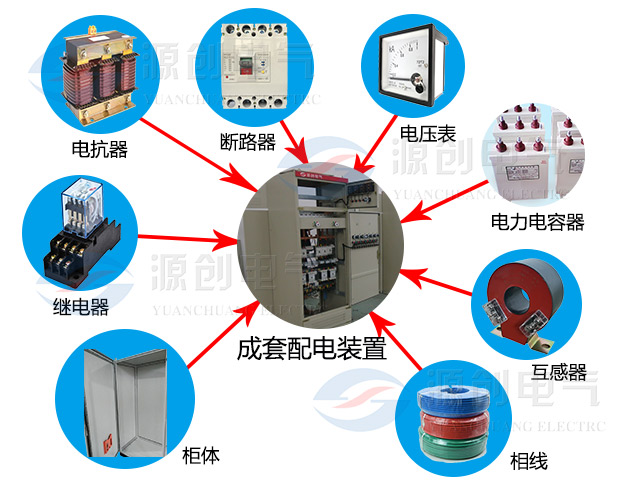

开关柜(又称成套开关或成套配电装置),它是以断路器为主的电气设备;成套配电装置是制造厂成套供应的设备,由制造厂预先按照主接线的要求,将每一回路的电气设备高低压电器(包括控制电器、保护电器、测量电器、如断路器、隔离开关、互感器等)以及母线、载流导体、绝缘子等,装配在封闭或半封闭的金属柜中,构成个单元电路分柜,此单元电路分柜成为成套配电装置。安装时,按主接线方式,将各单元分柜(又称间隔)组合起来,就构成整个配电装置。
在电器成套设备中把母线、隔离开关(高压)、刀开关(低压)、断路器(空气开关)、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器(热继电器)、避雷器等组成的设备叫一次设备。由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行,随时监视一次系统运行状态,同时能随时控制一次系统所必须配备许多其他电器元件及设备。
如:测量仪表(电流表、电压表、功率因素表、功率表、频率表等)、控制信号元件(信号灯、按钮、万能转换开关等)、继电保护装置等。由它们按照原理关系所组成的回路称为二次回路或二次方案图。
成套设备主要分为:0.4kV、0.69kV、1.2kV低压开关柜;3.6kV、7.2kV、12kV、24kV中压开关柜(目前发展趋势)、40.5kV高压开关柜,动力箱(柜)、照明箱、控制箱(柜、台)、保护屏、直流屏等。
主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结(母线)、外壳、支持件等组成的总称。
开关柜防护要求中的“五防”:
防止误分误合断路器
防止带电分合隔离开关
防止带电合接地开关
防止带接地分合断路器
防止误入带电间隔。

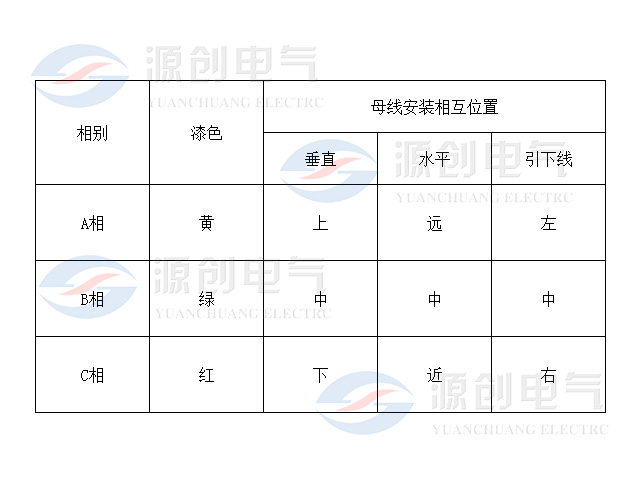

母排位置相序对应关系:
外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
1、成套设备有金属外壳(柜体)的保护,电气设备和载流导体不易积灰,便于维护,特别是对外处的污秽地区时更为突出。
2、成套设备易于实现系列化、标准化、具有装配质量好、速度快、运行可靠性高的特点。由于进行定型设计和制作生产,所以其结构紧凑、布局合理、缩小了体积和占地面积,降低了造价。
3、成套设备的电器安装、线路敷设与变配室的施工是分开进行的,缩短了基建的时间。

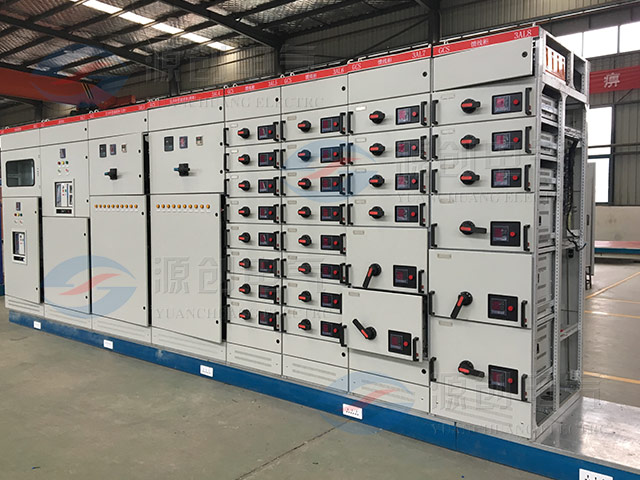

1、低压类:PGL(不推荐使用)、GGD(安全可靠且性价比高,所以被广泛应用)、BFC(不推荐使用)、GCL(K)(不推荐使用)、GBD、GCS(森源设计)、MNS(ABB技术);

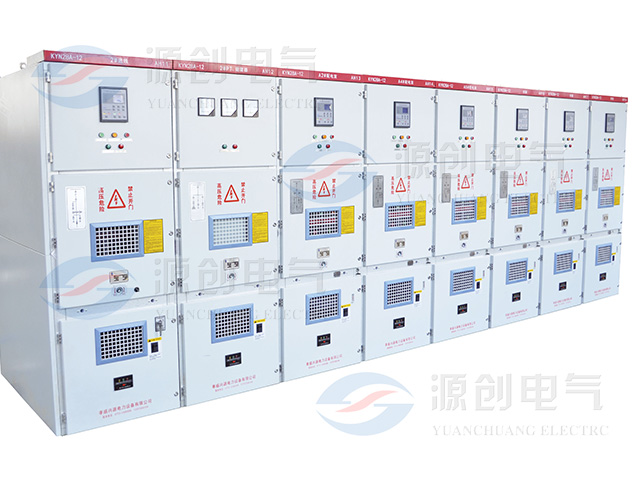

2、中高压类:GG-1A(F)(不推荐使用)、XGN2-12(不推荐使用)、KYN1-12(不推荐使用)、JYN2,6-12(不推荐使用)、HXGN-12(F)、XGN15-12(SF6)、KYN18-12、kyn28-12(目前市场上主流产品)、KYN□-24(正在成为发展趋势)、JYN1-40.5(不推荐使用)、XGN□(JGN□)-40.5(不推荐使用)、KYN61-40.5(目前市场上主流产品)、KYN96-40.5;
3、箱变类:YBM□-12(24、40.5)/0.4、ZGS9(11)-12(40.5)/0.4、10KV中压开关站、35KV高压开关站。
1、一二次元器件价格;
2、辅材价格,包括:二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等;
3、母排价格,母排用量按一次方案图预算;
4、壳体价格,比如:GGD:1800.00元/台;KYN28-12:6500.00元/台;HXGN-12:2500.00元/台;KYN61-40.5:16500.00元/台;GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价;箱式变电站、非标箱(柜)按箱体尺寸计算。
5、包装及运输费用;
6、企业综合费用,包括管理费、人工工资、税金及利润等;
7、其它费用,比如投标时若中标需向招标公司交纳一定的费用。
1、对图纸进行全面的消化:
根据用户提供的图纸,首先将图纸的目录进行核对、然后分配归类。按照图纸设计说明及技术要求(对有招标文件而言,还需结合招标文件技术要求)理解本工程的设计意图,考虑核算可变方案所需的价格,同时应重视平面布置图(平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度)。
2、相关注意事项:
(1)就高压柜而言,为了满足五防要求,进线柜需配带电显示器(强制型:DXN-10、24/35Q)及电磁锁,出线柜需配带电显示器(提示型:DXN-10/35T)及接地开关联锁装置。
(2)两路电源进线时考虑备自投装置,两路电源进线与母联之间考虑电气及机械联锁装置(三合两)。
(3)六氟化硫环网柜与KYN28-12中置柜一般需配温湿度控制器及加热器。
(4)对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管,接头也应用绝缘罩包覆。
(5)了解低压塑壳断路器附件的意义,如下表:
(6)了解低压抽出式开关柜结构(抽屉柜抽屉安装总有效高度≤1800.00mm),详见下表:
注:1、以常用塑壳断路器而言,63A抽屉模数为1/2或1/4,100A(125A)、160A、225A(250A)为1模数或1.5模数,400A为2模数或3模数,630A为2模数或3模数,当630A做成抽屉有困难时可改为固定插拔式安装。
2、GCS、MNS有经济型与标准型之分;GCK、GCS、MNS还可做成固定分隔式。
3、抽屉柜单元抽屉有效安装尺寸:
160mm:160.00mm-41.00mm=119.00mm;
200mm:200.00mm-41.00mm=159.00mm;
220mm:220.00mm-41.00mm=179.00mm;
240mm:240.00mm-41.00mm=199.00mm
320mm:320.00mm-41.00mm=279.00mm
400mm:400.00mm-41.00mm=359.00mm
600mm:600.00mm-41.00mm=559.00mm
4、GGD壳体电器元件有效安装尺寸:
600mm柜宽:600.00mm-5×2-25×2-30×2=480.00mm
800mm柜宽:800.00mm-5×2-25×2-30×2=680.00mm
1000mm柜宽:1000.00mm-5×2-25×2-30×2=880.00mm
1200mm柜宽:1200.00mm-5×2-25×2-30×2=1080.00mm
5、低压柜母线的计算:
变压器上进线及联络柜三相主母排单拼大约16米(柜宽为800mm时)。当进线柜带计量时,由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关安装位置都要下移,故母线长度还应加长每相约0.6m;当母线长度大于6m时,母线之间需考虑搭接头;当母线为双拼或三拼时,还需考虑垫块;当进出线电缆较多时应考虑横排出线。
1、母排理论重量及载流量选用表
(1)接触面搪锡或镀锡。
(2)环境温度:铜母线为40℃,铝母线为35℃,最高工作温度为85℃。
(3)周围环境温度不等于40℃的校正系数见下表
周围环境 温度℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
温度校正系数 | 1.29 | 1.25 | 1.2 | 1.15 | 1.11 | 1.05 | 1 | 0.94 | 0.88 |
(4)周围环境温度不等于35℃的校正系数见下表
周围环境 温度℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
温度校正系数 | 1.22 | 1.18 | 1.14 | 1.09 | 1.05 | 1.0 | 0.95 | 0.89 | 0.84 |
(5)理论重量及载流量选用表
2、热轧等边角钢
3、热轧普通槽钢
4、热轧钢板
5、根据负荷选用绝缘母线截面
6、以空气作为绝缘介质柜内各相导体间与对地净距(cm)
注:海拔高度超过1000m时1、2项应按每升高1000m增大10%进行修正;3~6项值应分别增加1或2项值的修正值。
7、高原型开关内一次元件的带电距离
8、工频耐压水平
注:上表各值为在海拔高度为1000m处(即在加工厂家内)的工频耐压试验值。
