设计结构

高压软起动器精心设计考虑各种要求，以保障各种使用对象和使用场合。结构采用GB11022-1999-T高压开关设备和控制设备的共用技术要求，在柜体中应用密封处理，减少对机器内部的污染，布局合理。先进的数字触发系统将低压控制通过光纤连接到高压部分，便捷的维修设计允许各相模块可以迅速单独进行更换。为运行安全起见，高压部分和低压部分完全隔离开来。

1、主功率回路

主要由可控硅串并联和旁路接触器组成。SCR电源器件：在每相中是用一对相同参数的SCR反相平行的安装在一组的。为了达到所有使用电网的峰值电压要求,对SCR进行串联。通过控制可控硅的开关以实现对交流三相电源进行斩波，控制输出电压的幅值，并在启动过程完成后将高压电机软启动装置切换到旁路状态。RC吸收网络：RC吸收网络提供瞬间电压保护电路，以减少dv/dt冲击电压。防止SCR模块的损坏。

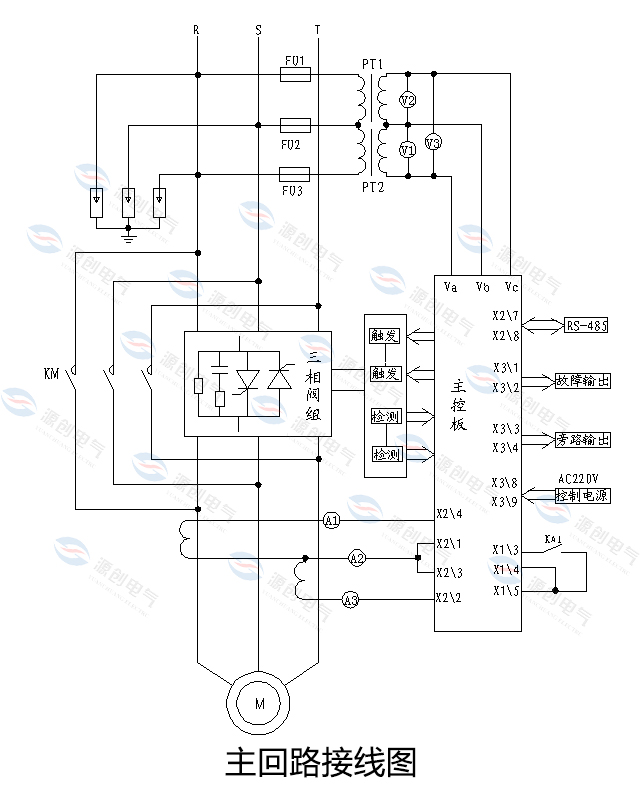

主回路接线图如下图所示：

2、控制和保护电路

电子控制电路分为低压、中高压两部分，并隔离成两个独立的部分。低压电子部分包括控制界面和接口。主要包括由微控制器组成的数字电路、由光纤组成的光电隔离电路、可控硅触发电路、电流检测和电压检测电路、温度检测电路等等是核心部分，控制晶闸管的导通和关闭，从而完成对电机的起动和停车的理想化的控制。

A、CPU主控板：CPU板上装有微处理器和通讯处理器，CPU决定各种操作功能，根据用户的设定程序和检测反馈信号来进行控制。

B、触发电源板：也称为主触发板，它包括光纤接口，通过光纤与CPU主控板通信。

C、触发驱动板：位于SCR模块组件上面，在每个SCR模块中每一对SCR使用一个触发驱动电路板。

3、人机显示界面

液晶和键盘组成。用以实现用户的参数设置、选择起动方式、显示设备的运行状态等，给用户提供简单易用的人机界面。
