真空开关柜类型及技术要求

发布时间:2023-06-08

浏览量:0

发布人:源创大白

概述

在实际使用中多将真空断路器装入金属柜内,构成高压开关柜。

开关柜中除了断路器之外,还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器电压互感器、起过电压保护作用的避雷器或RC吸收器,而且还要安装继电保护用的二次回路元件和线路,引接电缆或架空线都可以进入柜内,使开关柜成为一个有相对独立组合功能的配电装置。

发电厂的开关站、输电线路的变电站、接受电能的用户终端变电所中,都大量采用各种开关柜。



大约在10年之前,装有少油断路器的开关柜在全国几乎占居垄断地位,但随着真空断路器的兴起,少油开关拒逐步退居其次。自1993年提出“无油化改造”要求以来,更助长了这一趋势,有的省市甚至明令禁止在城市电网及重要用户的所、站建设中继续使用少油开关拒,而旧站则逐步用真空开关柜来取代少油开关柜。



目前我国真空开关柜方面的技术标准

GB3906-91 3~35kV交流金属封闭开关设备
DL404-91 户内交流高压开关柜订货技术条件

开关拒的技术参数与断路器技术参数相仿,根据所装断路器的参数而定,唯一不同的是,开关拒额定电流根据主回路中各电器元件(例如隔离开关,或电流互感器)的最小额定电流取值。



高压真空开关拒的类型

高压真空开关柜,可有三种分类方式,每一类又有若干个基本类型,它们各有自己的特点。详见下表

分类方式

基本类型

结构特点

优缺点

按断路器安装方式

固定式

①断路器固定安装
②柜内装有隔离开关

①柜内空间较宽敞,检修容易
②易于制造,成本较低
③安全性差

移开式

断路器可随移开部件(手车)移出柜外

①断路器移出柜外,更换、维修方便
②省却隔离开关
③结构紧凑
④加工精度较高,价格贵些

按柜内隔室的构成

半封闭式

柜体正面、侧面封闭,柜体背面和母线不封闭

①结构简单,造价低
②安全性差

箱式

隔室数目较少,或隔板防护等级低于IP1X

①母线也被封闭,安全性好些
②结构复杂一些,价格稍高

间隔式

①断路器及其两端相连的元件均有隔室
②隔板由非金后板制成

①安全性更好些
②结构复杂,价格贵些

铠装式

结构与间隔式相同,但隔板由接地金属板制成

①安全性最好
②结构更复杂,价格更高

按柜内绝缘介质

空气绝缘

极间和极对地的绝缘靠空气间隙保证

①绝缘性能稳定②造价低
③柜体体积大些

复合绝缘

极间和极对地绝缘靠较小的空气间隙加固体绝缘材料来保证

①柜体体积小,但防凝性能不够可靠
②造价高一些

SF6气体绝缘

全部回路元件置于密闭以容器中,充入SF6气体

①技术复杂②加工精度要求高
③价格高



半封闭型开关柜(如GG)和箱式开关拒(如XGN) 都属于固定式,而间隔式(如JYN型)和铠装式开关拒(KYN型)都属于移开式的(JYN型、KYN型等其他相关开关柜的外型图请参阅我公司产品样本和网站上的具体说明)。

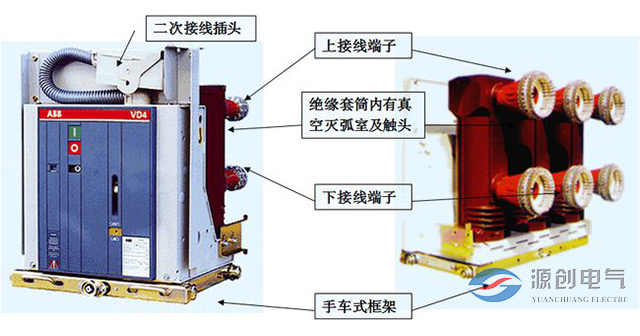

在移开式开关柜中,近年来从国外引进一种称作中置柜的,其移开部件(俗称手车)更加小巧,高度降低,几乎是将真空断路器的底座添些部件就作为手车。




目前国内开关拒,大都采用空气绝缘形式,虽然拒体大些,但由于绝缘性能可靠、维护方便、造价较低等优点,它仍为主流。至于复合绝缘,虽在真空断路器本体中有的型号采用了,但在开关柜中没有大量采用,最多在柜体主母线加套固体绝缘材料以增加它的绝缘可靠性。此外,对于柜内个别部位绝缘水平略显不足的,往往加入玻璃纤维绝缘板或者加套绝缘热缩套管,作为辅助的措施。



除了空气绝缘和复合绝缘之外,国外还有采用SF气体绝缘的开关拒。这种开关柜将整个导电回路,包括母线、隔离开关、真空断路器、电流、电压互感器、避雷器,甚至电线头等元件全部包容在一个密闭的柜体中,内充稍高于大气压力的SF气体,由SF作为绝缘介质,称为充气柜。其优点是体积缩小,与外部环境条件(如湿度、海拔高度、灰尘、雾、污秽等)完全没有关系,缺点是技术复杂、精度高、电器元件本身的可靠性要求极高,价格异常高昂。我国尚未有此类产品投放市场!
