高压固态软启动柜内接和外接的不同

发布时间:2023-07-21

浏览量:0

发布人:源创大白

对于大型电机而言,如果他的额定电流是100A,那么它在启动的瞬间电流可以达到好几百安,这么大的电流对电网的冲击是非常的大的,会影响同一电网所带其他负载的正常工作

这种情况我们经常可以看到,比如某一大型负载启动的瞬间灯泡会变暗等,同样还因为负载的启动电流太大,对电机绕组的绝缘也是极为不利的。所以对于大型电机一般都要实行软启动,所谓软启动就是在启动初期我们给他加的电压要低于额定电压。

高压固态软启动就是一款可以满足各种工况的软启动类产品,常用谐波、限流和突跳方式进行启动。





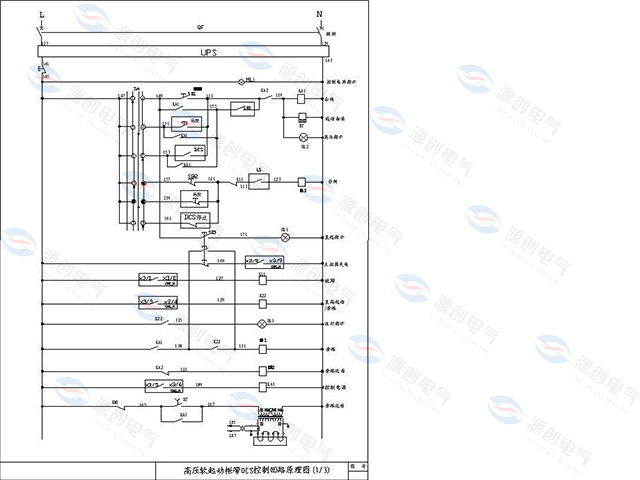

高压固态软启动柜在和电机串接的时候,分内接和外接是两种接线方式


“外接”是将高压固态软启动柜的功率元件接在三角形接法电动机的外部,软启动的每相承受的是线电流,控制电机回路的线电流。


“内接”是将高压固态软启动柜的功率元件接到三角形接法电动机的内部,控制的是三角形接法电机的相电流。由于线电流是相流的1.73倍,所以同样的软起动柜在“内接”时可提高控制电流(功率)的1.73倍。


例如:


以额定电流为100A的电机使用软启动器


外接时选用的是100A的软启动器。内接时由于三角形接法的相电流=1/线电流=0.58的电机额定电流,因此选用58A的软启动柜就可以了。但电机有六根抽头。



        判断软启动内接还是外接,直接的方式是观察被控制的电动机有几根接线,3根就是外接;6根就是内接。

不可观察软启动柜的接线,因软启动配有外置旁路接触器的话很容易看错。

使用内接还是外接要根据现场情况而定,还要考虑成本因素,一般来说,如果高压固态软启动柜在电动机旁边可以考虑内接,但实际应用中,几乎不可能出现软启动柜和电动机共处一室,一是电动机震动太大,二是电动机工作环境恶劣,三是不利于配电室的集中管理,四是接线太麻烦。
