源创变频器在雕刻机上的应用有哪些

发布时间:2017-03-25

浏览量:0

发布人:未知

源创电气公司为大家讲解一下了。

一、雕刻机的功能需求:
1.控制方式选择用V/F控制,多段V/F曲线。
2.需要端子控制作为命令源,二线式端子控制:只需一个正转命令FWD(XF输入)。
3.※频率源为模拟量设定(电脑控制板输出0~10VDC),只需要从V1端口输入频率指令即可。
4.最高运行转速一般在24000r/min,换算变频器的运行频率为400Hz(2级的高速电机),最低的切削转速为2000r/min,
我们用650Hz的非标可以很好的满足其要求。
5.加速和减速时间根据客户自身需求,一般在20~30s,因运行的转速比较高,所以需要带制动单元的变频器。
6.需要故障信号输出信号和故障复位信号(两组可编程继电器输出,X1-X7多功能端子均可作复位输入)。
二、雕刻机的性能需求:
1.全速度范围内速度波动小。
2.低速力矩大,可以保证低转速切削。
3.加减速的时间尽量短。

最低的切削转速可以在500r/min以下。我司CFC710系列变频器可以做多段VF曲线,可以很好的控制高低速的不同转矩提升,因此能很好的满足高速雕刻机上的要求。单从功能上讲,我司的CFC610系列变频器也可以满足其要求。
具体的调试参数(针对额定频率400Hz,额定电压380V,额定转速24000):

序号 参数代码 设定值 功能说明 备注
1 F000 1 运行命令方式为外部端子启动
2 F001 2 频率设定通道为端子电压V1模拟输入
3 F004 400HZ 上限频率为400HZ
4 F045 400HZ 上限对应频率为400HZ
5 F006 20-30S 加速时间 根据实际生产工艺需求进行设定
6 F007 20-30S 减速时间
7 F018 2 电机级数
8 F019 400HZ 电机额定频率
9 F020 380V 电机额定电压

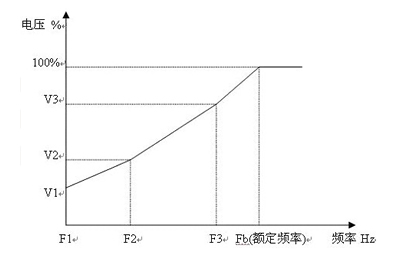

10 F021 2 多点自定义V/F曲线
11 F023 300HZ V/F频率点3 根据实际情况可以对F023-F028进行适当调整,保证其在切削状态下不过流。

12 F024 75%-80% V/F电压点3
13 F025 100HZ V/F频率点2
14 F026 26%-30% V/F电压点2
15 F027 0HZ V/F频率点1
16 F028 2%-4% V/F电压点1
