静止式进相器结构组成有哪些

发布时间:2024-04-08

浏览量:0

发布人:源创大白

静止式进相器,作为一种重要的电力电子设备,被广泛应用于电动机的功率因数提升和无功补偿中。其独特的结构和功能,使得电机在运行过程中能够更加高效、稳定,减少电能损耗,提高电网供电质量。下面,我们将详细介绍静止式进相器的结构组成及其作用。

一、主控制回路

静止式进相器的主控制回路是其核心部分,主要由12支可控硅和6支电抗器组成。可控硅作为电力电子器件,具有快速开关、高可控性等特点,能够接受CPU的控制指令,执行交-交变频功能。在进相器的运行过程中,可控硅将输入的工频电源转换为与电机转子电流同频率的电源,从而实现对电机功率因数的调整。

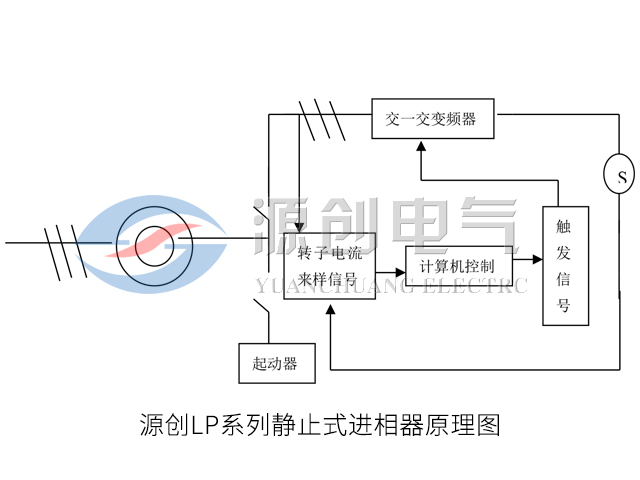

LP系列静止式进相器原理图

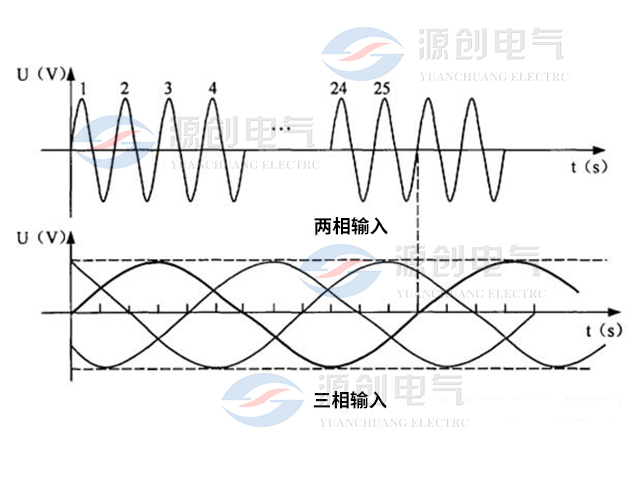

电抗器则用于抑制交-交变频过程中所产生的环流,保护电路稳定运行。在电机运行过程中,由于电机电流和电压的波动,可能会产生不必要的环流,这些环流会增加电路的损耗,影响电机的正常运行。电抗器的加入,能够有效地抑制这些环流,保证电路的稳定性和安全性。

二、进、退相控制回路

进、退相控制回路主要由大容量交流接触器KM1、KM2及其他中间继电器等电气元件组成。这一回路的主要作用是控制电机的进相和退相过程。

当电机需要进相时,交流接触器KM2会接通,将电动机转子回路接入进相器主回路。此时,可控硅开始工作,将输入的工频电源转换为与电机转子电流同频率的电源,并加在电机转子回路中,改变转子电流和转子电压的相位关系,从而减小功率因数角,提高电机功率因数。

当电机需要退相时,交流接触器KM1会接通,将电动机转子回路接入联控设备。此时,进相器停止工作,电机恢复到原始运行状态。

三、自动控制电路

自动控制电路是静止式进相器的智能控制部分,主要由中小规模数字电路、接口电路、模拟电路以及程序存储器等组成。该电路由软件支持,能够实时采集电机的运行状态和负荷情况,并根据这些信息自动调整进相器的相关参数,以达到最佳的补偿效果。

在电机运行过程中,自动控制电路会不断监测电机的电流、电压、功率因数等参数,并与预设值进行比较。如果监测到的参数偏离预设值过大,自动控制电路会发出指令,调整可控硅的导通角和移相触发器的触发角,从而改变电机的功率因数。通过这种方式,静止式进相器能够实现对电机运行状态的实时监控和自动调节,保证电机的高效、稳定运行。



四、电源电路

电源电路是静止式进相器的供电部分,为整个设备提供稳定可靠的电能。在电源电路中,通常会采用一些特殊的电源模块和滤波电路,以保证电能的纯净度和稳定性。同时,电源电路还会设置一些保护机制,如过压保护、过流保护等,以保证设备在异常情况下能够安全停机,避免损坏设备或造成安全事故。

五、其他辅助部件

除了以上几个主要部分外,静止式进相器还包括一些辅助部件,如移相触发器、补偿绕组、灭磁电阻等。这些部件虽然不直接参与进相器的核心功能,但同样对进相器的正常运行和性能提升起着重要作用。例如,移相触发器能够根据电机的运行状态和负荷情况改变进相器的触发角;补偿绕组能够提供额外的无功电流以补偿电机运行中的无功损耗;灭磁电阻则能够在进相器发生故障时吸收电机运行中的多余能量以保护电机和进相器本身。

综上所述,静止式进相器作为一种重要的电力电子设备,在电动机的功率因数提升和无功补偿中发挥着重要作用。其独特的结构和功能使得电机在运行过程中能够更加高效、稳定地工作,减少电能损耗,提高电网供电质量。同时,静止式进相器还具有安全可靠、维护方便等优点,能够广泛应用于各种行业和领域。
