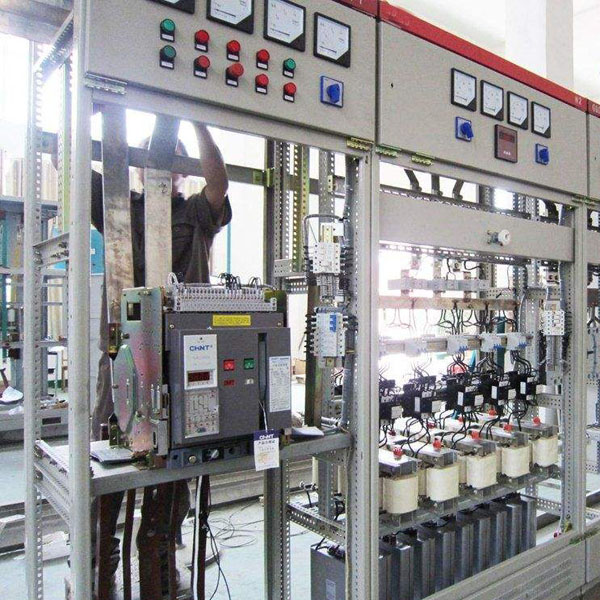

低压电容补偿柜，也叫低压无功补偿装置，MSCGD，工作原理是根据电网向用，电设备提供的负载电流由，有功电流和无功电流两部分组成，无功电流在电源和负载之间，往复交换，大大占用电网，使供电设备的供电能力大大降低，使功率因数降低。就是用装置产生的，容性无功电流快速、准确地跟踪抵消电网中，的感性无功电流，从而提高功率因数，保证用电质量，提高供电设备的供电能力，并减小电路中的损耗。



无功补偿是一种非常，传统的电力技术，简单来说就是将低压变压器，传输过来的无功功率转变为有功功率，产生的好处主要有以下几方面。

（1）减少50%以上的线损。就全国讲，若无功线损能降低50%，一年可以节约500亿度电，与半个三峡工程的发电量相当。

（2）避免罚款。根据我国电力部及物价局颁发的，功率因数调整电费办法》，功率因数达到0.94可减收电费1.1%，功率因数0.6时增收电费15%。例如将一个315KVA的变压器，的功率因数从0.6提高到0.94以上，一年电费的奖罚差额达3～4万元。

（3）提高用电承载率，达到扩容效果。例如一台315KVA的变压器，功率因素为0.6时只能，提供189KW的有功功率，将功率因数由0.6提高到0.98，相当于扩大了63%,即有功由189KW提高到309KW。

（4）改善电能质量，延长了电器寿命，电器正常运行更有保障。



① 降压原理，起动时电动机定子绕组，接自耦变压器的次级，运行时电动机定子绕组接，三相交流电源，并将自耦变压器从电网切除。

② 主电路，起动时，KM1主触点闭合，自耦变压器投入起动，运行时，KM2主触点闭合，电动机接三相交流电源，KM1主触点断开，自耦变压器被切除。 讨论， KM2与KM1的控制要求， KM1主触点的容量。





 电容柜（电容补偿柜 ），的作用：提高电网功率因数，节约电能，提高供电质量。

工作原理。

通过自动补偿控制器，收集到负荷端的无功损耗，(功率因数)，情况,自动进行电容补偿，的投切动作，从而达到减少无功损耗，提高功率因数的目的。

电力系统中的负载类型，大部分属于感性负载，加上用电企业普遍广泛地使，用电力电子设备，使电网功率因数较低。较低的功率因数降低了，设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。
