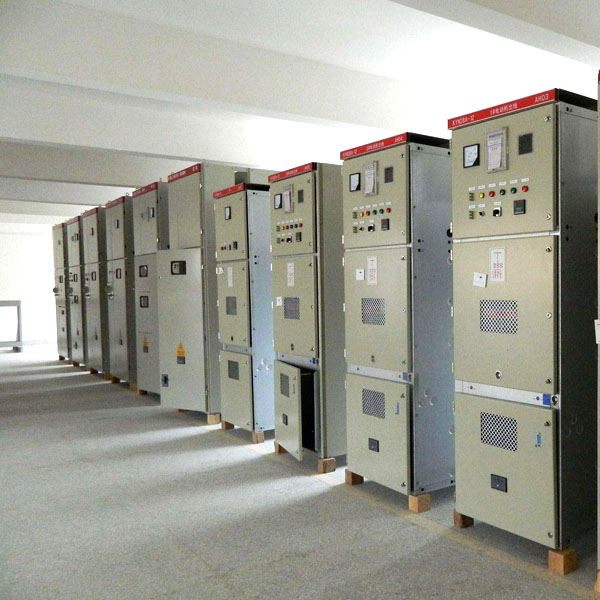

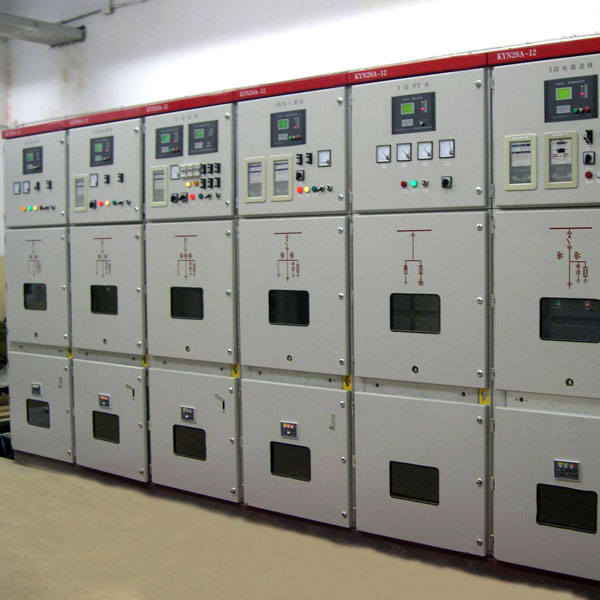

进线 PT 柜一台，真空开关柜一台，共二台，过电压保护装置一套，综合保护装置一套，直流电源装置一套。开关柜含手车轨道，提供并柜小母线及连接，螺栓等成套组件；便于维修和操作的安全，高压柜内设有接地装置。柜体颜色为：计算机灰（RAL7032）。



3.一次方案组合，根据甲方图纸（见附图），选择并优化。柜体组合按甲方布置图要求。



4.进出线方式 ，进线柜电缆顶进线，真空开关柜电缆顶出线。



5.元件选型及技术要求。



5.1一次元件根据，甲方提供的原理图。



5.1.1 进线柜。



包括隔离手车，主要用来隔离电源，便于安全检修；还包括高压熔断器，电压互感器及保护装置，完成电量计量及网络失压等多重保护，另外包括氧化锌避雷器，能有效防止操作过电压和，浪涌过电压对电压互感器绝缘，可能造成的危害。



① 高压隔离手车， GL -35/25000 （一台）。



② 电压互感器型号，JDZX9-35 35000/√3 ， 100/√3  100/3 （三台）。



③ 高压熔断器，RN2-35 35KV 1A （三台）。



④ ZNO 避雷器， YH5WZ-51/134 （三台）。



⑤ 电子式三相智能电度表 ，（一台）。



5.1.2 真空开关柜。



包括断路器手车，电流互感器，断路器采用直流弹簧操动机构，可以方便地进行远距离操作，完成变压器电源的接通和分断。真空断路器合闸回路，采用防跳装置，克服了真空触头反复合、分导致的电弧重燃，有效的延长了触头寿命。真空开关柜还包括综合保护装置，主要完成电流速断保护，反时限过流保护，低电压保护，接地等保护。氧化锌避雷器及外附变压器，的阻容吸收装置，能有效防止操作过电压和，浪涌过电压对变压器绝缘，可能造成的危害。



① 真空断路器手车， 3AH4-40.5/D2500，  31.5KA (一台)。

② 电流互感器型号，LZZBJ9-35 2500/5A (三台)。

③ ZNO 避雷器 ， YH5WZ1-51/150×51/134 (一套)。

④ 综合保护，变压器保护型 ，（珠海万利达/许继）。 (一套)



5.1.3R-C 阻容吸收装置，（安装于变压器器身）。



高压电容器， FFM-35/√3-0.1μf， （一套）额定电压， 35KV/√3 电容值 0.1μF。



高压网状无感电阻 (三只)  阻值， 100Ω额定功率 300W。



5.1.4柜面上显示仪表有，电流表、电压表及其转换开关，脉冲式有功电度表及无功，电度表等测量仪表。



5.1.5高压柜设闭锁装置，具有防止误操作功能，满足水电部部颁标准提出的“五防”要求，结构布置符合 KYN -40.5， 国家相关标准进行设计。



5.1.6 阻容吸收器单独包装发货，并配套三相连接铜排为 40×4mm，每相长度 1.2 米（共三根），乙方应在合同签定一周内向，甲方提供阻容吸收器，安装固定尺寸图。



5.2 直流 DC220V 电源，装置 一套具体要求如下。

甲方提供一路， AC380V 三相电源。通过隔离变压器，（3KVA）变为163V，并在 153V，143V 抽头， 进行桥式整流 变为， DC220V三相整流桥模块， 100A，800V断电储能电容，（兼滤波电容） 450V，1000μF此直流电源为，电弧炉高压系统提供 DC220V，用于综保电源、控制电源及断路器合分闸控制电源。（合闸输出四路，控制输出四路）。



5.3柜体外形必须整体，美观并具有足够的强度，面板厚度不得小于2.5mm。



5.4高压元件以甲方所提供，元件表为依据，如有型号变化，须同甲方商量以书面形式达成协议。



5.5柜内和柜间，连接母排一律用铜排，主母排截面积为 2×(100× 8)mm 平方。

6.技术性能指标。

6.1 额定电压， 35KV

6.2 最高电压 ，40.5KV

6.3 额定电流 ，2500A

6.4 额定短路开断电流， 31.5KA

6.5 额定短路关合电流，（峰值） 80KA

6.6 短路持续时间， 4S

6.7 额定一分钟工频耐受电压， 95KV

6.8 额定雷电冲击耐受电压， 185KV

7、资料交付。

设备完整图纸， 4 份

KYN -40.5 柜产品说明书， 4 份

KYN -40.5 柜使用及维护说明书 ，4 份

提供相关产品合格证书 。 4 份

出厂试验， 4 份

备品备件及易损件清单，（提供详细的订货参数） 4 份

电子版资料，格式为 DWG 可编辑格式。 1 份



高压柜发货前一周将一份，完整资料寄到西安桃园冶金设备，工程有限公司做为公司存档资料。其余随设备发往现场。

8、质量及售后服务。



8.1、 乙方应严格按照图纸，要求进行设计、生产，提供符合国家有关。标准、质量合格的产品。在质保期内，产品若有质量问题，乙方应免费更换或维修。



8.2、 乙方对用户的技术人员，维修人员进行技术培训。产品在用户安装时，乙方应派技术人员到现场指导安，装及协助验收。



8.3 、 售后服务在接到通知后，24 小时到达用户现场处理问题。
