成套开关柜主要,由高压断路器负荷开关接触器、高压熔断器,隔离开关、接地开关,互感器变压器,以及控制、测量,保护、调节装置,内部连接件、辅件,外壳和支持件等组成的,成套配电装置,高压成套开关设备等产品的生产,下面,小编就带你了解高压成套开关设备
高压开关设备其内部空间,空气或复合绝缘材料作为,缘和灭弧介质,用作接受和分配电网的电能。或用作对高压用电设备的保护和控制。
7467彩色印刷图库

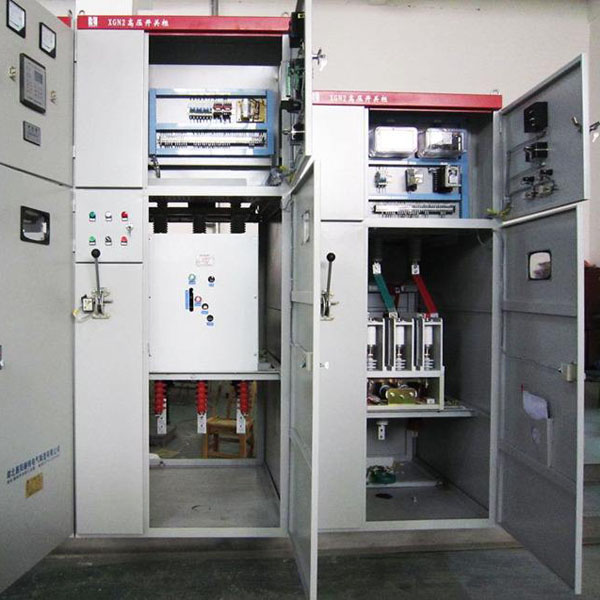

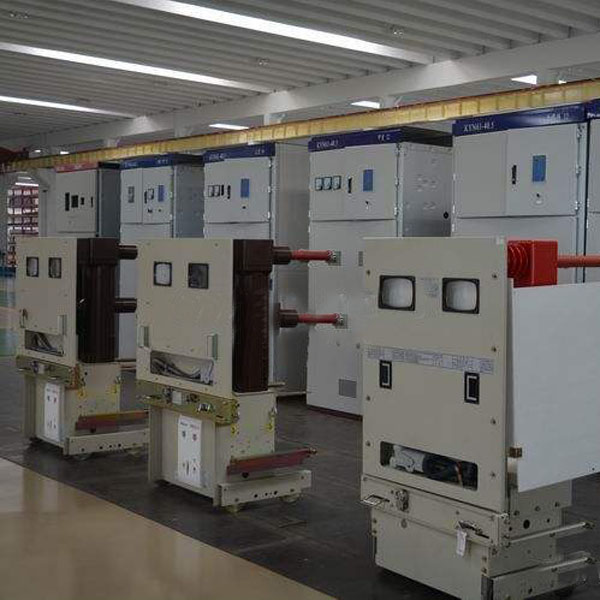

10KV高压开关柜常用,型号kyn28-12中置式高压开关柜,XGN2-12固定式高压开关柜,两者的主要区别在于高压断路器,的在开关柜中的位置,KNY28中断路器为中置式即小车式,XGN2-12的断路器为固定式,不可拉出操作。还有HXGN环网柜,也属于10Kv开关柜中常见的柜型。这三种柜型,HXGN和XGN1-12多用于户外的箱变中,而KNY28-12则多见于有户内的配电室内。
高压开关柜中,高压断路器是整个开关柜,中的重要组成部分,它和负荷开关,隔离开关,接地开关同属于高压开关电器。高压开关电器是指用于电力系统发电,输电、配电、电能转换和消耗中起通断,控制或保护等作用,电压等级在3.6kV~550kV的电器产品,主要包括高压断路器,高压隔离开关与接地开关,高压负荷开关,高压自动重合与分断器,高压操作机构等几大类。
常见的10KV高压开关柜,由高压断路器,综合保护器,高压带电显示器,接地刀开关,高压电流互感器电压互感器零序互感器。加上一些常见的旋钮,转换开关,电流表等组成。
7467彩色印刷图库
开关柜为什么叫成套配电装置。
       我们常见的低压配电柜,高压配电柜其实并不是单,单指配电柜本身,它实际上是我们俗称的成套设备,其实这种叫法是不准确的,学名应该是“成套配电装置”。那么什么是成套配电装置,它有哪些特点呢,下面就让小编告诉你吧。
什么“成套配电装置”。
       开关柜(又称成套开关或成套配电装置),它是以断路器为主的电气设备,成套配电装置是制造厂成套供应的设备,由制造厂预先按照主接线的要求,将每一回路的电气设备低压电器,(包括控制电器、保护电器,测量电器、如断路器、隔离开关,互感器等)以及母线,载流导体、绝缘子等,装配在封闭或半封闭的金属柜中,构成个单元电路分柜,此单元电路分柜成为成套配电装置。安装时,按主接线方式,将各单元分柜(又称间隔)组合起来,就构成整个配电装置。
在电器成套设备中把母线,隔离开关(高压),刀开关(低压)、断路器(空气开关),电压互感器、电流互感器,电力变压器、交流接触器,保护继电器(热继电器),避雷器等组成的设备叫一次设备。由它们按照原理关系所组成的,回路称为一次回路或一次方案图。

7467彩色印刷图库
为了使一次系统能安全可靠,稳定地运行,随时监视一次系统运行状态,同时能随时控制一次系统所必须,配备许多其他电器元件及设备。
       成套设备主要分为,0.4kV、0.69KV、1.2KV低压开关柜,3.6KV、7.2KV、12KV、24KV中压开关柜,(目前发展趋势)、40.5KV高压开关柜,动力箱(柜)、照明箱、控制箱(柜、台),保护屏、直流屏等。
       高压开关设备,主要用于发电、输电,配电和电能转换的高压开关,以及和控制、测量,保护装置、电气联结(母线),外壳、支持件等组成的总称。
防护等级:外壳,隔板及其他部分防止人体接近,带电部分和触及运动部件以及防止,外部物体侵入内部设备的保护程度。

7467彩色印刷图库
        成套配电装置的特点。
1、成套设备有金属外壳,(柜体)的保护,电气设备和载流导体不易积灰,便于维护,特别是对外处的污秽地区时更为突出。
2、成套设备易于实现系列化,标准化、具有装配质量好,速度快、运行可靠性高的特点。由于进行定型设计和制作生产,所以其结构紧凑、布局合理,缩小了体积和占地面积,降低了造价。
3、成套设备的电器安装,线路敷设与变配室的施工,是分开进行的,缩短了基建的时间。
         产品型号主要有如下三大类。

7467彩色印刷图库
1、低压类,PGL(不推荐使用),GGD(安全可靠且性价比高,所以被广泛应用),BFC(不推荐使用)、GCL(K),(不推荐使用),GBD、GCS(森源设计),MNS(ABB技术)。
2、中高压类:GG-1A(F),(不推荐使用),XGN2-12(不推荐使用),KYN1-12(不推荐使用),JYN2,6-12(不推荐使用)、HXGN-12(F),XGN15-12(SF6)、KYN18-12,KYN28-12(目前市场上主流产品),KYN□-24(正在成为发展趋势),JYN1-40.5(不推荐使用),XGN□(JGN□)-40.5(不推荐使用),KYN61-40.5(目前市场上主流产品),KYN96-40.5;
3、箱变类:YBM□-12(24、40.5)/0.4、ZGS9(11)-12(40.5)/0.4、10KV中压开关站、35KV高压开关站。
7467彩色印刷图库

       通过成套配电设备的这些优点,体现了成套配电设备厂家存在的意义。而且成套配电设备厂家将生产电器,柜体、零部件、线路等等的,厂家紧密的联系在一起,使得整个电气行业成为一个完整成熟的产业链,成套配电设备厂家是很重要的纽带哦。
