一、低压开关柜是多少伏
开关柜根据电压不同可分为低压开关柜和高压开关柜,有的还会分中压开关柜,那么多少伏电压属于低压开关柜呢?
我国比较常用的电压等级有220v、380v、1kV、3kV、6kV、10KV、35kV、66kV、110kV、220kV、500kV、750kV等,其中220v-1kV的为低压系统,3kV-35kV的为中压系统,10kV以上为高压,应用于220v-1kV的电力系统的开关柜就被称为低压开关柜。
二、低压开关柜型号有哪些

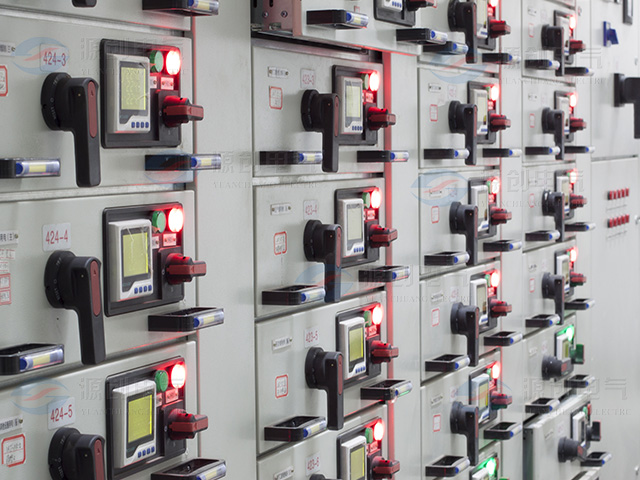

低压成套开关设备和控制设备俗称低压开关柜,它的型号种类众多,大致可分为以下几种:
1、GGD系列开关柜
用途:主要是适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000—3150A的配电系统,作为动力、照明及发配电设备的电能转换、分配及控制。
结构特点:GGD低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。并充分考虑散热问题,柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
优缺点:优点是操作简单、安装维护方便。缺点是回路少,单元之间不能任意组合且占地面积大,不能与计算机联络。
2、GCK系列开关柜
用途:它主要适用于交流50(60)Hz、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
结构特点:整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高。柜体上部为母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全。
优缺点:优点是电气方案灵活、系列性、通用性强,各种方案单元任意组合;且一台柜体,容纳的回路数较多,节省占地面积,防护等级高,安全可靠,维护方便。缺点是水平母线设在柜顶,垂直母线没有阻燃型塑料功能板,安全性差。
3、GCS系列开关柜
用途:主要适用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发、供电系统中作为动力、配电和电动机集中控制、电容补偿之用。
结构特点:开关柜的各功能室相互隔离,隔离室分为功能单元室、母线室和电缆室;水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施;电缆隔室的设计使电缆上、下进出均十分方便;抽屉改变仅在高度尺寸上变化,宽度、深度尺寸不变,相同功能单元的抽屉具有良好的互换性;抽屉面板具有分、合、试验、抽出等位置的明显标志。
优缺点:优点是具有较高技术性能指标,还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、防护等级高等特点。缺点是受绝缘插接件电气性能、工艺质量的影响,可靠性、安全性相比MNS要差;电气指标略逊于MNS。
4、MNS系列开关柜
用途:适用于交流50-60Hz,额定工作电压660V及以下的供电系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。
结构特点:组合式结构,开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化设计,通用性、标准化程度高;每个柜体分为水平母线室、抽屉小室、电缆室三个室,室与室间相互隔开,有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故;结构设计可以满足上进上出、上进下出、下进上出、下进下出等各种进出线方案;柜体可按照不同工作环境的要求选用相应的防护等级。
优缺点:优点是设计紧凑,采用标准模块设计,技术性能高,压缩场地。缺点是价格较高。
5、MCS系列开关柜
用途:它是融合了其他低压开关柜的优点开发的,适用于电厂、石油化工、冶金、电信等三相交流50HZ、60HZ,额定电压380V,额定电流4000A及以下的三相四(五)线制电力系统配电系统。
结构特点:开关柜的基本框架采用C型(或8MF型)开口型钢组装而成,外型统一、精度高、抽屉互换性好。宽度只有600mm,使用空间大,可容纳更多的功能单元,节约建设用地。
优缺点:优点是柜内元件可根据用户不同需求,配置各种型号的开关,装置可预留自动化接口,也可把智能模块安装在开关柜上。缺点是价格较贵。
