高压开关柜也叫高压电源柜,它包括:高压出线柜,高压进线柜,高压环网柜PT柜,计量柜。


相信有很多人都不太清楚出线柜和进相柜的区别,下面就由襄阳源创电气为大家解释一下进线柜和出线柜的区别,还有它的工作原理

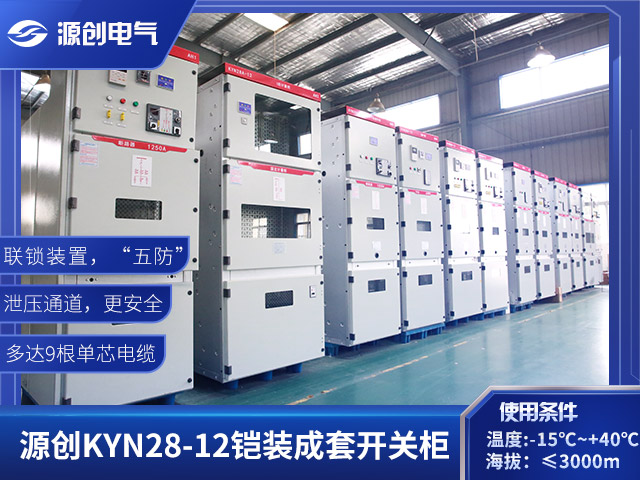

640x480封面图




一、进线柜和出线柜区别?


1. 概念不同,进线柜是从外部引进电源的开关柜。一般是从供电网络引入10KV电源,10kV电源经过开关柜将电能送到10kV母线,用来引和送的开关柜就是进线柜。出线柜是从母线分配电能的开关柜。从10kV母线经开关柜送至电力变压器,这个开关柜就是10kV的出线柜之一。


2. 作用不同,进线柜为负荷侧的总开关柜,该柜担负着整段母线所承载的电流,由于该开关柜所联接的是主变与低压侧负荷输出,就显其作用的重要所在。在变压器低压侧安装出口开关柜,将电能经此开关柜送至低压母线,再在低压侧安装若干台低压开关柜,将电能送到各用电处。这些低压开关柜都是出线柜。


二、进线柜的工作原理是怎样的?


1. 进线柜为负荷侧的总开关柜,该柜担负着整段母线所承载的电流,由于该开关柜所联接的是主变与低压侧负荷输出,就显其作用的重要所在。在继电保护方面当主变低压侧母线或断路器发生故障时,要靠变压器低压侧的过流保护跳开进线柜开关来切除故障。低压侧母线故障要也靠主变压器低压侧的后备保护来切除进线柜开关。


2. 变压器差动保护动作也切除变压器低压侧断路器即进线柜。 110kV变电站,变低进线柜的开关参数选用有别于其它开关柜的参数。其额定电流:3150A~4000A、额定开断电流31.5~40kA。10kV母联开关柜与进线柜参数相同。 其它馈线开关柜、电容器柜等选用额定电流:1250A、额定开断电流25~31.5kA开关柜。
