二、技术要求。

   设备应是技术先进，经实际运行证明是安全可靠的，并能满足各项设计指标，同时符合IEC标准或，不低于IEC标准的其它，国家标准或卖方国家标准。



2.1 供电电压等级。

l中压配电电压， 10KV AC 50HZ 。

l中压电动机电压， 10kV AC(200kW及以上) 。

l直流操作电源电压，220V DC 。



2.2 中压开关柜 。

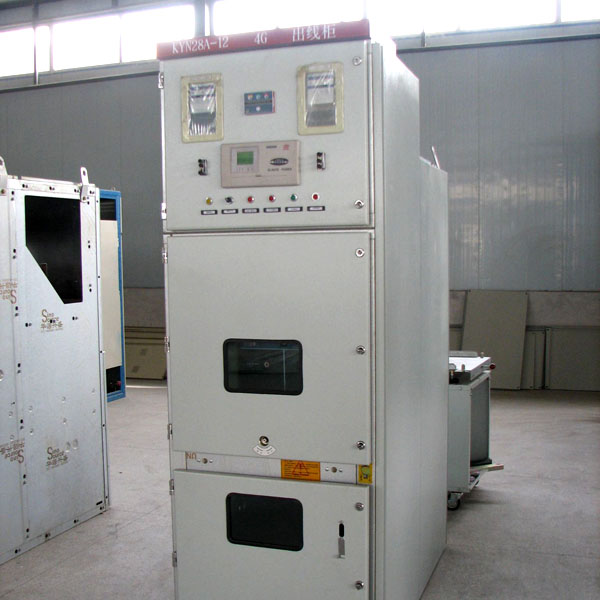

l10Kv开关柜采用，kyn28A-12 户内，金属铠装移开中置式手车柜。

l额定工作电压， 10kV AC 50HZ 。

l操作电压，220V DC 。

l10kV断路器采用，高压真空抽出式真空断路器。要求所选用的断路器机械，寿命不小于30000次，短路分断能力，31.5KA 4S，触头合闸弹跳不大于2ms，弹簧操作机构与断路器，壳架一体化。厂家要求江苏大全或河南森源。

l综合继电保护装置，采用许昌许继产品并且，有不少于2路模拟量，输出4-20mA信号，严格按照提供系统订货图选型。

l所有中压柜模拟量输出，信号均加信号隔离器。




l满足计算机，控制系统的要求。

l中压开关柜应设有，防误操作的机械和电气联锁装置。

l母线采用绝缘母线，柜与柜之间应有隔离，柜内母线及柜间连接母线，要求为铜母线。

l开关柜应有工作位置，（一次、二次均接通），试验位置（一次断开，二次接通），分离位置（一次、二次均断开）。

l柜内元器件严格，按设计图纸配置，包括断路器，综合保护器，零序电流互感器，过电压保护器。



l接线端子，采用南京菲尼克斯公司产品。

l铭牌，所有铭牌均为铜或不锈钢制，标识 。

l10kV柜体，为敷铝锌板。

l未注明的元件，应按同档次产品配置 。

l仪表应有计量功能，及模拟量输出功能。



2.3 直流屏。

交流输入电压，三相380V±15%，两路输入，自动投切。

l频 率，50Hz±0.5。

l额定输出电压，DC220V 。

l恒压精度，≤±0.5%。

l恒流精度，≤±0.5%。

l纹波电压，≤±0.5%。

l效 率，≥92%。

l功率因数，≥0.92。

l防护等级，IP31。

l卖方应提供先进的产品，经实际运行证明是安全可靠的，并能满足各项设计指标，同时符合IEC标准或不低于，IEC标准的其它国家标准，或卖方国家标准。并提供报价产品的详细样本。

l严格按照设计图纸，及元件选型报价、制作，如有代换应经用户和设计方同意。

l铭牌：所有铭牌均，为铜或不锈钢制。

l柜体尺寸，高2200×宽800×深600mm 。



l屏体采用全封闭结构，前后开门，正面设置钢化玻璃门 。

l柜体表面为静电喷涂，颜色为RAL7035。

l蓄电池，电池寿命要求大于5年。

l人机界面采用5.7英寸液晶触摸屏，具有智能中文操作显示功能。主画面包括操作画面，模拟图，参数修改，故障记录等，能清楚地反映直流屏的各项，运行参数和进行直流屏的各项操作。

箱内主要低压配电元器件，选用正泰昆仑产品，直流控制2路，直流合闸2路，交流输出2路,逆变输出1路且，逆变输出电流不低于30A，逆变输出电压AC220V±5V带有稳压功能。
