磁控软起动是从，电抗器软起动衍生出来的，用三相电抗器串在电动机，定子实现降压是两者的共同点。磁饱和软起动不同于，电抗器软起动的，主要点是其限流作用可控。

  软起动的分类，软起动可分为有级和无级两类，前者的调节是分档的，后者的调节是连续的。传统的软起动均是有级的。本文关心的是无级的，它们是液阻软起动，晶闸管软起动和磁控软起动。

     变频调速装置液，是一种软起动装置，它是比较理想的一种，它可以在限流同时保持，高的启动转矩。价格贵是制约其推广应用的主要因素。




     在电动机定子回路，通过串如有限流作用的，电力器件实现软起动，叫做降压或者限流软起动，它是软起动中的一个重要类别。按限流器件不同可分为：，以电解液限流的液阻软起动，以晶闸管为限流器件的晶闸管软起动，以磁饱和电抗器为限流器件的磁控软起动。

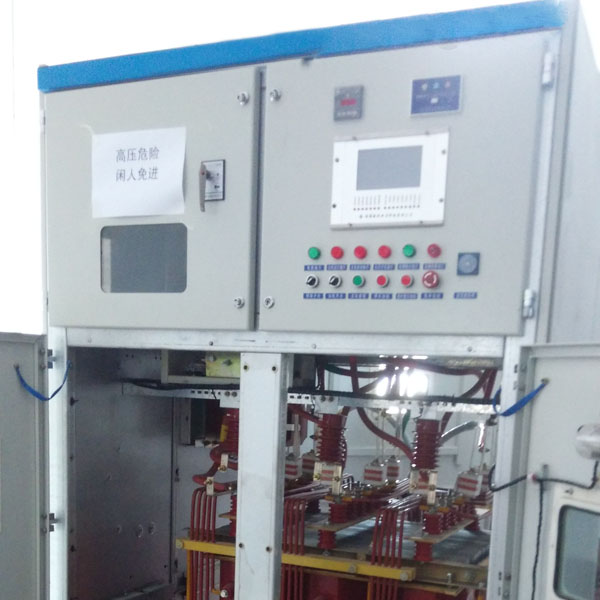

通常来说水泵是，属于鼠笼型电机，它在直接起动时会因为，起动电流和电压过大导致电机损坏，而磁控软起动刚好克服了，起动电流过大对电机造成的伤害。以下是高压磁控软起动，在水泵厂的实例应用图。

高压磁控软起动柜，的工作原理是高压，自励式磁控软起动装置，是以低压晶闸管为核心控制器件，通过改变晶闸管的导通角，来改变磁阀式可控电抗器铁芯的磁导率，直流越大，磁阀关闭越紧，磁导率µ越小，反之亦然，根据计算公式XL=µ•ω•L可知，阻抗XL随直流大小而改变，达到快速平滑改变阻抗的目的。

用在电机起动方面，即在电机定子回路串入，阻抗可平滑改变的磁控电抗器，通过闭环控制系统，调整控制绕组中直流电流的大小，磁控电抗器的阻抗在预定的，时间内由大到小自动无级减小，电机端电压逐渐上升至全压，实现电机软起动。



性能特点。




1、可控性好，阻抗可降至初始阻抗的2%。

2、起动电流小，起动电流可在1.5le~3.5le可调，起动过程中无二次浪涌冲击。

3、可选择三种起动曲线，恒流、斜坡、突跳，以满足不同工况的要求。

4、友好的人机界面，启动参数可设定，查阅、可调整。

5、起动重复性好，起动性能不受环境温度影响。

6、兼有缺相，过流等多种保护功能。

7、体积小，免维护，使用寿命长。

本文报价为小规格常规报价，具体价格可根据客户的器件，要求和具体工况有所波动，所以您在询价时尽量好，提供给我们相关的技术参数，如电压、功率。定子电流、具体负载等，我们会根据您的实际工况来为您设计，一套合理又实惠的方案。



   外部条件满足，电机起动的要求后，当高压柜起动时，此时电机开始起动，电机转速逐渐增加，阻抗逐渐增大，电机端电压逐渐增大，电抗器端电压逐渐减小，软起动柜控制器通过改变，晶闸管的导通角来调节，输入电抗器中直流的大小，改变铁芯的磁饱和程度，减小电抗器的阻抗，维持起动电流的恒定，当电机加速到接近额定转速时，电机电流会下降至电机的额定电流，当电压下降至电机额定电流的1.1倍时，软起动柜发投全压信号给星点柜，星点柜内的高压真空断路器合闸，隔离柜中的高压真空断路器分闸。此时磁控柜收到星点柜的，合闸信号后进入“主机运行”状态，电机正常运行。
