购买水阻柜时应该注意哪些。
面对成千上万的水阻柜生产商，水泥、化工、建材等行业的朋友肯定会纠结购买水阻柜时应该注意哪些问题，如何选购才能保证买到物美价廉的水阻柜？
购买水阻柜时，商家朋友们一定要明确指出您电机的电机类型（异步绕线，异步鼠笼，同步），额定功率，额定电压及定子电流或转子电流，电动机拖动负载特征和水阻柜的大小等。
那么如何选购才能保证买到物美价廉的水阻柜？
优质的水阻柜从这几方面检验。


1）、技术第一！
水阻柜虽然已经是个成熟的产品。但依然要看厂家的技术人员情况。技术如果成熟的话就要看器件的质量了。
2）、水箱：好的水箱厚度、柔韧性、耐高温、绝缘好、化学稳定性都很好。
质量差的水箱不耐热，高温情况下容易变形、高压情况下可能会击穿水箱。
3）、极板：根据客户的需求我们会选用铜板、铝板两种。
便宜的水阻柜为了降低成本会选用铁板。这种材质的导电性很差，起动时噪音很大。

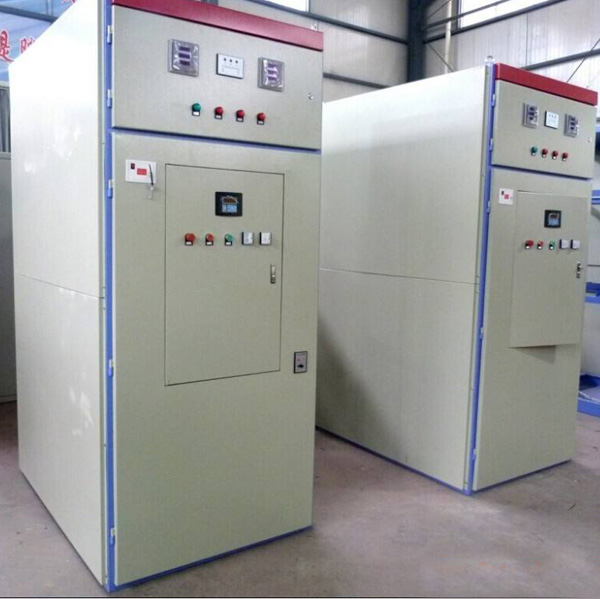

襄阳源创工业控制有限公司就是一家专业生产电阻柜的优质厂家，该厂生产的YRQ系列水阻柜可改善大中型绕线式交流异步电动机的起动性能，适用于适用于建材、冶金等行业的球磨机、风机、轧机、破碎机、水泵等70-6000KW电动机的重载起动。该系列水阻柜有下列几大性能优势。
 1）、平滑起动：对设备无机械应力冲击，可延长电机和机械设备的使用寿命。
 2）、起动电流小且恒定，对电网无冲击。起动电流小于额定电流的1 .3倍。可以降低电机重载起动对变压器容量的要求，减小一次性投资。
 3）、可连续起动5-10次，且具有点动功能。
 4）、可低压起动。只要电网电压能保证电机正常运行，就能保证顺利起动。
 5）、具有起动超时、超温、失压、超行程等多重保护功能。
 6）、结构简单、可靠、全部操作自动化、安装、维护方便。
襄阳源创专注于水阻柜设计、研发长达十年之久，水阻柜故障率为零！我们绝不会以牺牲水阻柜质量来降低成本！
湖北7467彩色印刷图库，是一家专业从事电机软启动，调速，补偿，高低压配电及工业民用领域监控监测系统的研发，生产，销售，安装和售后服务于一体的高新技术企业。产品广泛应用于冶金，矿山，水泥，建材，石油，化工，煤炭，纺织，水利电力，市政等行业。
   公司坚持科技兴业，人才强企的思想，汇聚电气自动化，机械，电子，计算机软件，自动控制等领域的各类高级专业技术人才。在ISO9001质量管理体系的保证下，以诚信拓市场，服务塑形象，"重合同守信用"赢得了广大用户的信赖和好评。
   公司秉承："诚信互利，共谋发展"的理念，使企业发展成为现代化的高科技型跨国集团公司。
卓越的品质。不断的追求
   质量理念：为客户提供高质量，高可靠性的电气产品。
   发展理念：低成本，高效益、自主创新、科学发展。
   精神理念：求实，创新、诚信、争创一流。
天道酬勤，勤能补拙。多一些努力，就多一些成功的机会

一、水阻柜原理。
水阻起动柜是近年来运用比较广泛的电机起动设备。水阻，也就是液体电阻（在水中添加电解粉构成水电阻），顾名思义就是在电机定子回路（鼠笼型电机）或转子回路（绕线式电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零，将液阻自动切除，电机投入正常运行，每小时最多可以启动2-3次。
二、运动过程。
水阻柜运行过程：高压开关柜合闸的同时，水阻柜接收到高压开关柜的合闸信号，水阻柜动极板自上而下开始运行，在设定的时间内动极板运动过程中电阻值逐渐下降，当电阻接近于零时，通过一个限位开关，使水阻柜内的真空接触器吸合，将水电阻短接掉，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如水阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。
三、水阻柜缺点。
水阻的效率低，只能做软启动。如果作为调速，必须将水阻柜箱体（液体电阻部分）长期带电，一旦出现箱体漏液或者液体电阻减少或者干枯，必出现生产事故或者安全事故。并且由于箱体液体电阻长期带电，发热严重，要有外围散热设备才能维持运行。所以相对人力维护成本也会增加。
四、水阻柜的改造方式。
在现场的实际改造中：虽然水阻柜存在以上缺点，但是客户在水阻柜改造变频时还是会保留工频水阻启动的模式。
（一）一般水阻柜有两种改造方式，按照电机的不同，分为两种水阻串接方式。
1、转子串水阻。
即电机属于绕线式电机，即转子回路未短接。此时通过改变起动过程中转子回路的电阻值来逐步实现软起动。
2、定子串水阻。
即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变起动过程中定子回路的电阻值来逐步实现软启动。
（二）按照实现方式的不同，分为两种水阻。
1、温度改变阻值大小。
即在启动过程中，由于液体内部的电解液随着液体温度的升高，电解液分子活动加剧，使电阻值逐步减小，逐步改变机端电压，使之达到软起动的目的。
2、柜内增加极板升降电机。
通过柜内增加极板升降电机，匀速的改变输入输出极板之间的距离，改变电阻值的大小，逐步改变机端电压，使之达到软起动的目的。
注：其中若是温度改变阻值大小，主要属于定子串水阻系列（即鼠笼式电机）。
若通过极板升降电机改变阻值大小，则定子和转子串水阻都可。目前常用的方式还是通过极板升降的方式，方便控制启动过程。
五、水阻的内部结构。
（一）若以温度改变阻值。
其柜内部主要包括：
1、旁路柜。
主要是起动完毕后，将水阻柜短接。
按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。
根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分为电保持和机械保持式，电保持不需另增加分闸操作，掉电即分闸，而机械保持式需要分闸操作。
2、水阻柜主体。
主要包括3个独立的水箱，每个水箱底部有一固定的铜极板，水箱上部有一固定的铜极板，分别引出进出一次线。（针对鼠笼式电机讲的：定子串水阻）
主要根据电机大小，计算需要的散热液体体积，则柜体体积有大有小。例如电机在10MW，则水阻柜主体可能达到10m*2m*4m。
（二）极板升降改变阻值。
其柜内部主要包括：水箱（三相分开）、一套极板、极板升降电机和相应的轴承，及短接接触器（短接的接触器也应客户需要）、PLC等。
六、运行方式（现场实际操作的依据数据和实现方法）。
（一）温度改变阻值。
1、工频模式下。
待厂家调试完后，每个极板都浸泡在水中，水中加入了根据计算的电解粉。起动时，通电后，则水阻内，温度逐渐升高，电解液分子活动加剧，极板之间的电阻值逐步减小，电机端的电压逐步由低到高，根据调整的时间，起动完毕后，短接真空接触器（温度改变阻值这种主要用于鼠笼式电机），起动完成，水阻被甩开。此种原理的水阻，电机进行连续重启时，由于每次重启时，由于水温不一致，因此其启动特性会有差异。在启动时间间隔较长的情况下，其启动特性基本可保持一致。
2、变频模式下。
上高压后，直接短接接触器（短接接触器动作信号取自高压开关QF0的常开点）。
（二）极板升降改变阻值（重点介绍）。
1、运动过程。
待厂家调试完后，每个极板都浸泡在水中，水中加入了根据计算的电解粉。起动前，上极板在最上面，起动时，上极板在升降电机的带动下，逐步下移，（有的设置是下移几秒，停几秒，继续下移，重复）则两极板之间的距离减小，相应的两极板之间的电阻值减小，则电机端的电压逐步由低到高，当上极板移动到最下限位时，短接真空接触器。与此同时，上极板开始往上回升，升到最上限位时，起动完成。此种方式的水阻，电机连续启动时，启动特性差别不会很大，但是伺服电机等部件造成水阻柜的维护工作增加。（适用于鼠笼式及绕线式电机）。
2、现场参照的实际数据及控制逻辑。
（1）一般水阻启动时，起动电流倍数在2~3.5倍之间，网侧压降都能满足上一级变压器的容量要求；
（2）根据电机大小，起动时间一般设置为20~40秒，时间一般都可调，一般超过40秒，则开关柜会有反时限保护；
（3）“水阻起动信号”。现在一般的水阻柜，都是采用PLC控制，其中，水阻柜起动信号，取的是对应的开关起动柜的“断路器合闸状态”，也就是说，当客户的开关柜的断路器合闸以后， 水阻柜的PLC接收到信号后，就开始起动，如极板开始下移；
（4）当开关柜的断路器分闸以后，水阻柜的PLC接收到信号后，就将短接接触器分断；
（5）即：水阻柜接触器动作的条件是高压断路器QF0合闸（取自QF0常开点）。
