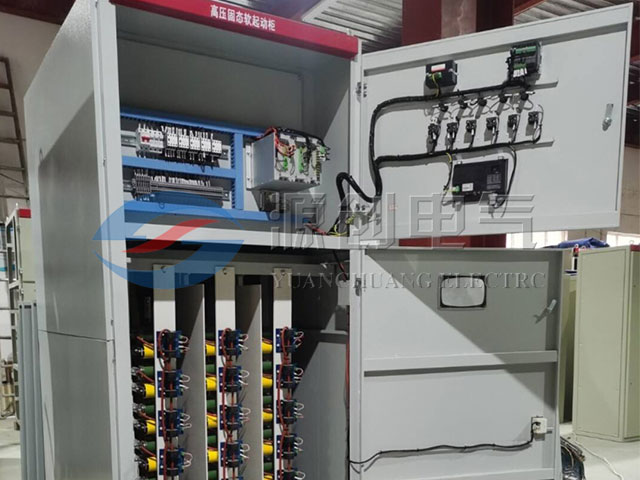

高压软启动柜现已在机械制造、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到广泛应用，将会逐步淘汰液态高压软起动柜。

看高压电机软启动柜的二次图，都有哪些要领？

（一）先交流，后直流

一般交流回路比较简单易懂，先看二次接线图的交流回路，把交流回路看完弄懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。

（二）、“交流看电源，直流找线圈”

(1）看交流回路要从电源入手，交流回路有电流回路和电压回路两部分组成。先找出它们是由哪些互感器来的，互感器中传变的电流或电压量起什么作用，与直流回路有什么关系;这些电气量是由哪些继电器反映出来的，它们的符号是什么，然后再找与其相应的触点回路;把每组电流互感器或电压互感器二次回路中所接的每个继电器一个个的分析完，看它们都作用在什么回路，跟哪些回路有关。

(2)直流回路要从线圈入手，然后找到对应控制触点，分析其逻辑控制关系。

（3）“抓住触点不放松，一个一个全查清”

找到继电器的线圈后，再找出与之相对应的触点，根据触点闭合和开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。

（三）

“先上后下，先左后右，屏外设备一个不漏”

这个要领主要是针对端子排图和屏后安装图而言。看端子排图，一定要配合展开图来看，展开图上凡与屏外有联系的回路编号，均应在端子排图上占据一个位置。端子排图仅是一系列的数字和符号的集合，把它与展开图结合起来看，就知道它的连接回路了。
