开关柜具有可靠的联锁装置,满足五防的要求,切实保障了操作人员及设备的安全。
a、仪表室门上装有提示性的按钮或者转换开关,以防止误合、误分断路器。
b、断路器手车在试验位置或工作位置时,断路器才能进行合分操作,而在断路器合闸后,手车无法移动、防止了带负荷误推拉手车。
c 、仅当接地开关处在分闸位置时,断路器手车才能从试验/检修位置移至工作位置。仅当断路器手车处于试验/检修位置时,接地开关才能进行合闸操作。这样实现了防止带电误合接地开关,以及防止接地开关处在闭合位置时分合断路器。
d、接地开关处于分闸位置时,开关柜下门及后门都无法打开,防止了误入带电间隔。

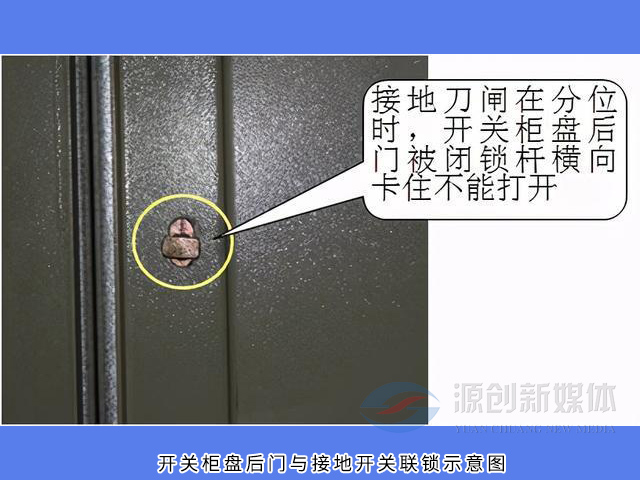

开关柜盘后门与接地开关联锁示意图
e、断路器手车在试验或工作位置,没有控制电压时, 可实现仅能手动分闸不能合闸。
f、断路器手车在工作位置时,二次插头被锁定不能拔出。

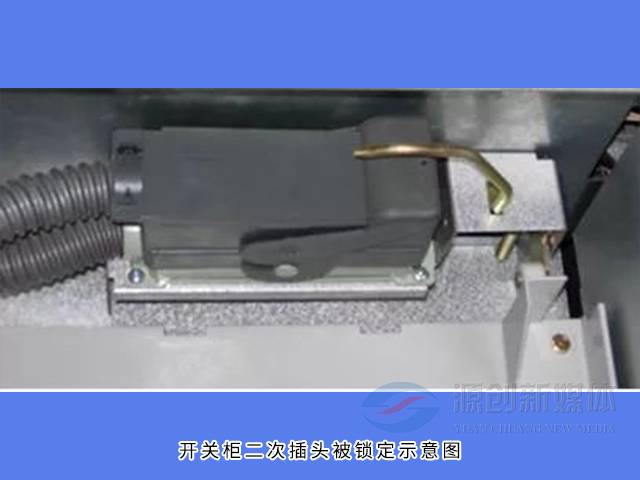

开关柜二次插头被锁定示意图
g、各柜体间可实现电气联锁。
h、开关设备上的二次线与断路器手车上的二次线的联络是通过手动二次插头来实现的,二次插头的动触头通过一个尼龙波纹收缩管与断路器手车相连,二次静触头座装设在开关柜手车室的右上方。断路器手车只有在试验、断开位置时,才能插上和解除二次插头,断路器手车处于工作位置时由于机械联锁作用,二次插头被锁定,不能被解除。
