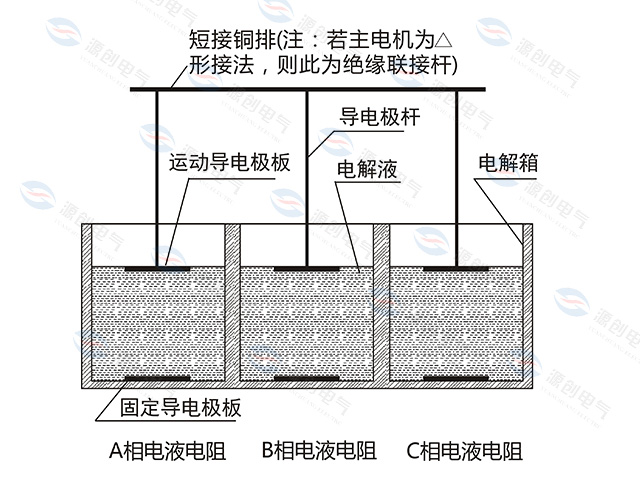

一、水电阻的基本原理
靠溶解在水中的电解质(Na2CO3)离子导电,电解质充满于两个平面极板之间,构成一个电容状的导电体,自身无感性元件,故与频敏、电抗器等起动设备相比,有提高电动机的功率因数,节能降耗的功能。
水电阻串入电动机定子回路以后,不仅能改变电动机的转差率S,达到调速的目的,还能增加电动机起动时的转矩,减小起动电流。具有平滑无级调速,并可使转速达到额定转速。源创YLQ系列水阻调速器是以改变串入电机转子回路的水电阻来调节电机转速的,电阻越大,电机转速越低;电阻为零,电机达到全速。
二、技术特点
1、平滑起动:对设备无机械应力冲击,可延长电机和机械设备的使用寿命。
2、起动电流小且恒定,对电网无冲击。起动电流小于额定电流的1 .3倍。可以降低电机重载起动对变压器容量的要求,减小一次性投资。
3、可连续起动5-10次,且具有点动功能。
4、可低压起动。只要电网电压能保证电机正常运行,就能保证顺利起动。
5、具有起动超时、超温、失压、超行程等多重保护功能。
6、结构简单、可靠、全部操作自动化、安装、维护方便。
三、液阻的配制与测量
⑴ 起动电阻的确定
串入电机转子回路的相间电阻值R0,应按下式确定:
2U2e I1e
R0= ━━━━━━━━━━━━━━━━━━━━━
√3 I2e K I1
U2e:转子开路电路 I2e:转子额定电流
I1e:定子额定电流 I1 :定子运行电流 K:常数(1.1~1.3之间)
⑵ 液阻的配制
1、将动极移到起始位置(转动皮带轮移动极板),加入清水至水箱规定水位的3/4处;
2、将电解粉与清水按3%的配比注入三个水箱,然后移动动极板次数,使溶液浓度均匀后将动极板复位;
3、测量任两极之间的电阻R,若R值在R0范围内,配制即完成,若R偏大,则适当增加电解粉,使液体浓度增加,若R偏小则加入适量清水。
⑶ 液阻的测量
将液阻的动极板移到起始位置后,在任两极板间通入10A左右、50HZ的电流I,测量两极间的压降U,阻值按下式计算:
U(V)
R(Ω)= ━━━━━━
I(A)

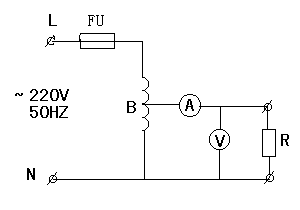

测量电路如下:
订货时请提供以下资料:
·电动机型号、额定功率、额定转子电流、转子电压、额定转速;
·电动机拖动负载特性;
·柜体表面颜色要求;
·通讯接口要求;
·若用户有特殊要求请与我公司协商订制。
