高压固态软起动器又称中高压固态软起动器（Medium、High-voltage solid-state soft starter），是一种新型的中高压电机软起动器，主要适用于10KV以下的中高压交电动机，采用先进DSP控制技术、电力电子技术及它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

性能特点

采用原装进口串联用晶闸管及专业绝缘材料与现代电力电子控制技术相组合，专业设计制造。适合大中型电动机特性和特点得高压固态软起动装置。

可靠性高：装置的主要电路采用组件式结构，模块化安装方式。具有多重过电压吸收、保护技术。对瞬态的dv/dt、雷电冲击电压、操作波过电压、暂态过渡过程进行多层限幅钳位。对di/dt、阀开通过程均压、阀关断过程的均压都有独特的措施和方法。

强弱电间隔离完善：系统强弱电间采用高抗干扰的数字式触发器与光纤隔离或CT隔离传输技术配套，避免了强弱电间相互干扰，使得装置的高压性能与低电压装置一样安全可靠。

独特的故障检测回报和判断系统，能够迅速将检测结果传递到控制电路，声光报警并随时采取相应的措施来防止故障扩大。

高压软起动器具有>96%高效率（可达97%）远比其它软起动器效率高得多。

多种完善的保护功能：短路、过流、限流、过压、欠压、过负载、缺相、三相电流不平衡、过热、通信故障等各种故障状态报警及时处理保护保护软起动器及电机。

独特的散热及设计使晶闸管部件得到有效冷却。

任意可选的多种软起动功能，包括标准软起、恒流软起动、双电压斜波起动，带突跳功能软起动等。

具有体积小，功耗低，高灵敏度、无触点、安装方便等特点。

使用条件

环境温度： -40℃～+50℃

空气相对温度不超过90%

海拔高度不超过2000m(海拔超过2000m上可根据具体工况特殊设计)

最高工作电压不超过额定电压的110%

电源频率：50Hz/60Hz+2Hz

应用行业

水泵：利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用；

球磨机：利用电压斜坡起动，减少齿轮转矩的磨损，减少维修工作量延长使用寿命；

风机：利用固态软起动器取代了传统起动器，减少皮带磨损和机械冲击；

压缩机：利用限流，实现了平滑起动，降低电机温升；

破碎机：利用堵转保护和快速保护，避免机械故障和阻塞造成电动机过热而烧毁；

输送机械：利用软起动和软停机控制，实现平滑渐进的起动过程和平滑减速的停车过程，避免了因冲击而对物料和设备造成的损伤。

产品结构

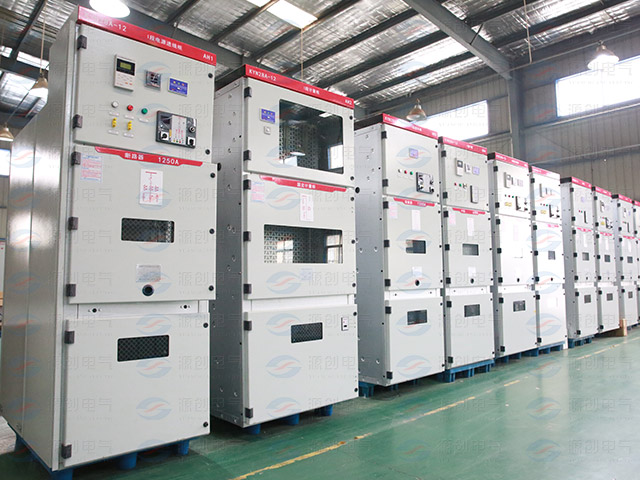

高压固态软起动装置设计为kyn28柜式结构。坚固牢靠。柜体设计为柜底进出线方式，可并柜，在投入运行前，只需要将高压固态软起动装置串联接入高压开关柜和高压电动机之间即可。

高压固态软起动装置主要一次器件包括真空交流接触器或真空断路器、串联晶闸管模块、过电压保护器、高压电流互感器、高压电压互感器、软起动控制器、电源模块等。启动装置内部结构简单，各部分模块化，维护检修简单方便。 高压固态软起动柜结构设计紧凑合理，维护方便。柜体尺寸可以根据用户要求做适当调整。
