高压固态软启动柜已在机械制造、电机启动、水泥生产、冶金、矿山、采油、化工、水处理、石化等行业泵、风机、抽油机、空气压缩机、球磨机、起重机、压缩机、破碎机、传送机、升降机、离心机、轧钢机等多种负载上得到广泛应用。

高压固态软起动柜采用模块化设计，这样对检修和维护都很方便，而且和配有真空断路器的高压进线柜配套使用，结构采用冷轧钢板覆铝锌板，采用金属防电磁干扰屏蔽设计，减少外部环境对装置内部的污染和干扰，高、低压立绝缘布局合理确保安全，该装置主要由可控硅组件单元、控制和保护单元、人机显示单元等等组成。下面将详细介绍高压固态软启动柜中的各个单元模块。

1、可控硅组件单元：

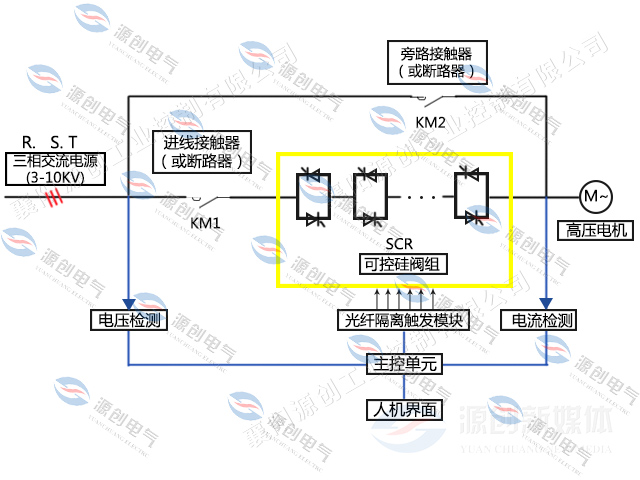

主功率单元主要由高压真空接触器和SCR可控硅阀组构成，其中高压真空接触器分进线接触器和旁路接触器，接触器的电压和大小根据电机电流和电压合理选用；

进线柜接触器提供高压电源进线，可在有故障时迅速断开电源保护电机，旁路接触器用作起动完毕后其闭合完成起动，SCR可控硅阀组由可控硅串并联和RC吸收网络组成功；

为了达到所有使用电网的峰值电压要求，可控硅组中每相是用多个SCR（具体数量根据用户不同电压等级来决定）串并联安装成一组，三组构成本相，允许各相模块可以便捷地单进行维修和更换，RC吸收网络负责提供瞬间电压保护电器，以减少dv/dt冲击电压，防止SCR模块损坏。

2. 主控制模块

主控制模块是高压固态软启动柜的核心部分，它负责接收外部输入信号，如启动、停止、故障等信号，并控制整个软启动过程。主控制模块还具有人机交互功能，可以通过显示屏或远程控制中心进行参数设置和操作。

3. 功率模块
功率模块是高压固态软启动柜中的执行单元，它负责将主控制模块的指令转化为具体的电压和电流输出，以控制电机的启动过程。功率模块通常采用先进的电力电子器件，如晶闸管、绝缘栅双极晶体管等，具有高可靠性、高效率和高响应速度等特点。

4. 电源模块
电源模块为高压固态软启动柜提供稳定的直流电源，以确保整个系统的正常工作。电源模块通常采用高性能的开关电源或线性电源，具有高效率、高稳定性和低噪声等特点。

5. 保护模块
保护模块是高压固态软启动柜中的安全保障单元，它负责监测整个系统的运行状态，并在出现异常情况时及时切断电源或发出报警信号。保护模块通常包括过流保护、过压保护、欠压保护、过热保护等多种功能，以确保系统的安全稳定运行。

6. 通讯模块
通讯模块是高压固态软启动柜与外部设备或系统进行数据交换的接口单元，它可以通过串口、以太网等通讯方式与上位机或远程控制中心进行数据传输和控制。通讯模块具有高可靠性、高传输速率和低误码率等特点，可以满足不同应用场景的需求。

7. 显示模块
显示模块是高压固态软启动柜中的人机交互界面，它可以通过显示屏或触摸屏等方式显示系统的运行状态、参数设置等信息，方便用户进行操作和维护。显示模块通常采用高清晰度、高亮度的显示屏，具有直观、易操作等特点。

8. 冷却模块
冷却模块是高压固态软启动柜中的散热单元，它负责将系统产生的热量及时散发出去，以保持系统的正常工作温度。冷却模块通常采用风冷、水冷等多种散热方式，具有高散热效率、低噪音等特点。

综上所述，高压固态软启动柜由多个单元模块组成，每个模块都有其特定的功能和作用。在选择和使用高压固态软启动柜时，需要根据具体的应用场景和需求进行合理的配置和选择。
