1、起动柜中的，转子串水阻。



即电机属于绕线式电机，即转子回路未短接。此时通过改变起动过程，中转子回路的电阻值来，逐步实现软起动。



2、起动柜中的，定子串水阻。



即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变起动过程中，定子回路的电阻值来逐步实现软启动。





1、起动柜中的温度改变阻值大小。



即在启动过程中，由于液体内部的电解液随着，液体温度的升高，电解液分子活动加剧，使电阻值逐步减小，逐步改变机端电压，使之达到软起动的目的。



2、起动柜中的柜内，增加极板升降电机



通过柜内增加极板升降电机，匀速的改变输入输出极板之间的距离，改变电阻值的大小，逐步改变机端电压，使之达到软起动的目的。



注：其中若是温度改变阻值大小，主要属于定子串水阻系列，（即鼠笼式电机）。



若通过极板升降电机改变，阻值大小，则定子和转子串水阻都可。目前常用的方式还是通过，极板升降的方式，方便控制启动过程。



其柜内部主要包括。



1、起动柜中的旁路柜。



主要是起动完毕后，将水阻柜短接。



按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。



根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分，为电保持和机械保持式，电保持不需另增加分闸操作，掉电即分闸，而机械保持式需要分闸操作。



2、起动柜中的水阻柜主体。

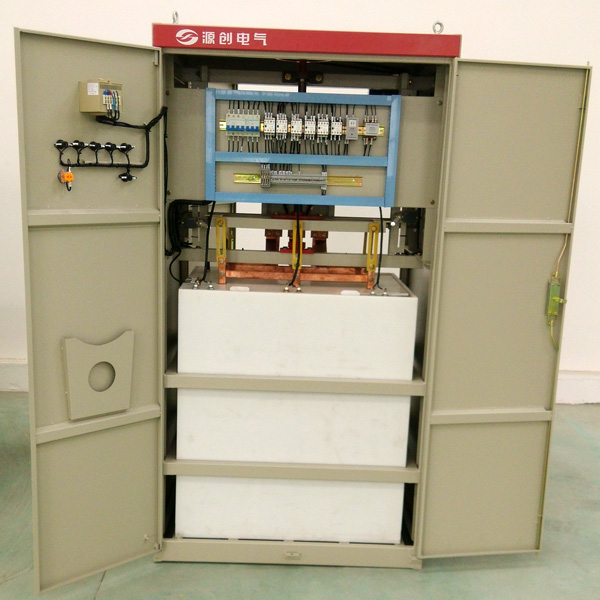

主要包括3个独立的水箱，每个水箱底部有一固定的铜极板，水箱上部有一固定的铜极板，分别引出进出一次线。（针对鼠笼式电机讲的：定子串水阻。）



主要根据电机大小，计算需要的散热液体体积，则柜体体积有大有小。例如电机在10MW，则水阻柜主体可能达到10m*2m*4m。





其柜内部主要包括：水箱（三相分开）、一套极板、极板升降电机和相应的轴承，及短接接触器，（短接的接触器也，应客户需要）、PLC等。





1、起动柜中的工频模式下。



待厂家调试完后，每个极板都浸泡在水中，水中加入了根据计算的电解粉。起动时，通电后，则水阻内，温度逐渐升高，电解液分子活动加剧，极板之间的电阻值逐步减小，电机端的电压逐步由低到高，根据调整的时间，起动完毕后，短接真空接触器（温度改变阻值这种，主要用于鼠笼式电机），起动完成，水阻被甩开。此种原理的水阻，电机进行连续重启时，由于每次重启时，由于水温不一致，因此其启动特性会有差异。在启动时间间隔较长的情况下，其启动特性基本可保持一致。
