高低压起动柜

固态软启动故障

发布时间：2017-06-19

浏览量：0

发布人：源创固态软启动

分享到

当起动时有不正常状况，起动器立即停机，操作键盘显示故障代码，用户可根据故障代码所对，应的事故原因进行分析。在故障排除后，可通过复位键进行复位，使起动器回到起动准备状态。详见下表。
7467彩色印刷图库

故障代码表。
软起动器有11种保护功能，当软起动器保护功能动作时，软起动器立即停机，LCD液晶显示屏显示当前故障。用户可根据故障内容进行故障分析。

7467彩色印刷图库

故障代码。	故障名称。	故障原因。	处理方法。
01。	主电源缺相。	在起动或进行中缺相。	检查三相电源是否可靠。
02。	相序错误。	相序接反。	调整相序或设置，为不检测相序。
03。	参数丢失。	设定参数丢失。	检查各功能项设置，并重新设定。
05。	运行过流。	负载突然加重。负载波动太大。	调整负载运行状况。调整M13项。
07。	相电流不平衡。	缺相或相电压不平衡。	调整M12项。
08。	可控硅过热。	内部散器过热。机器通风不畅。	检查风机是否可靠工件。降低起动频度。检查控制电源电压是否过低。
09。	内部禁止。	违反操作规程。	确认操作规程。
10。	起动超时。	负载过重起动时间太短，限流幅制过小。	调整起动时间M04时间项。调整电流限幅制M05项。
12。	漏电闭锁保护。	检测到有漏电，电机与地绝缘阻抗过小。	调整设置可设置为不检测漏电。检查是否有漏电。
13。	电子热过载。	大电流持续时间过长，是否超载运行。	检查功能项，电机电流设置是否有误。是否超载。
14。	SCR异常。	SCR工作不正常，软起动器输出缺相。	检查SCR是否损坏。检查软起动器输入输出是否缺相。

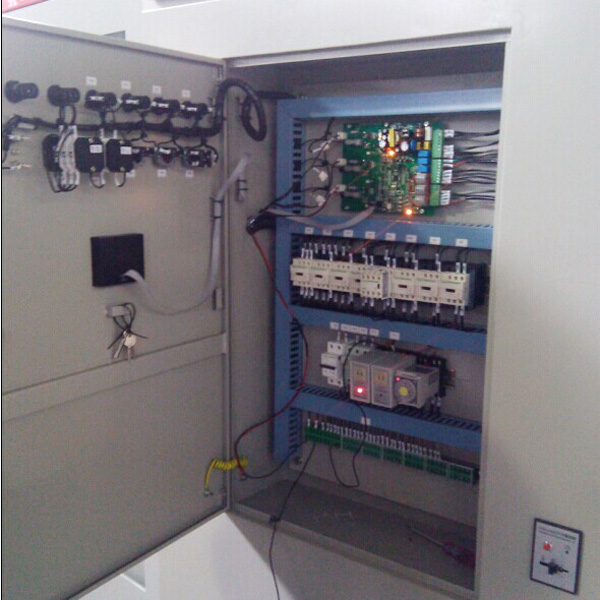

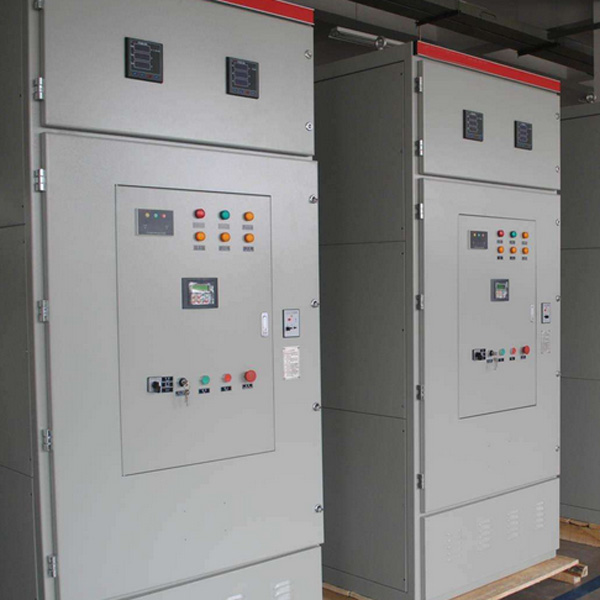

高压固态软起动柜外型，和内部结构:柜体尺寸，（H*D*W）：2300mm*1500mm*1000mm，安装孔位如下图，770mm*1420mm。
