全套10KV2000KW，高压球磨机电机水阻柜原理图。



水阻柜水电阻如何调配，用电解粉与用碱有何不同，如何确定阻值大小。



DYQ4系列高压笼式，（同步）电动机起动器，适用于额定电压，3.6kV、7.2kV、12kV是大，中型笼型交流异步电动机，或异步起动的软起动，软停机与保护。尤其是电网容量不足的工矿企业，采用改装置更能显示出它的可预测，可调整和可控制优越性。产品应用遍及冶金，石油、化工、水利、电力，轻工、矿山、建材，市政工程、制药等领域。

工作原理。

    在电机定子回路中串入，特制的液态电阻，随着电机的启动，液态电阻器的动、定极板间的距离按预定，设置自动改变，阻值无级平滑减小，电机端电压均匀提高，从而达到电机平滑软启动的目的。起动结束后电阻器自动切除，电机投入全压运行，起动过程对电网及机械设备无冲击干扰。

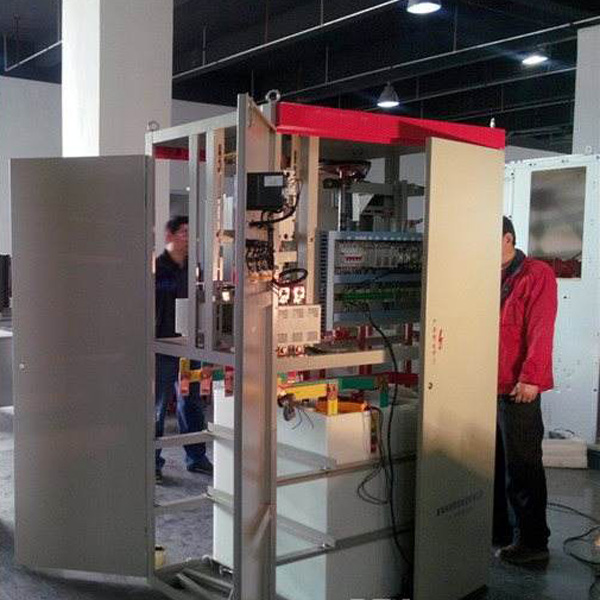

10KV水阻启动柜。利用水电阻箱代替启动电抗器，启动好，发热低。



水阻迟早要取代电抗器起动的，有很多优点是电抗器所无法比的。谢谢楼主大公无私的奉献。



请问各位，0KV高压水阻软启动柜，的性能怎么样，可靠性高不高，日常维护工作量及，复杂程度怎样，需要注意一些什么？，那个厂家，什么品牌比较好阿。



刚接到一个工程，要求电动机采用串水阻软启动方式，不知道有没有做过这个方案的。

水阻的阻值如何确定，先谢谢了。

电机是10KV的，功率220KW，定子电流15.82A，起动电流倍数是6.06，麻烦各位帮一下忙。



电机是绕线式还是鼠笼式，电机的额定功率是多少，告诉制造厂家人家会帮助你解决的。



水阻是接在转子回路，还是接在定子回路，如接在定子回路，是接在电机绕组的Y点上，总不能把10KV电源侧先进水阻箱，然后再进电机，这样，水阻箱的绝缘等级需要10KV，你准备花多少米装这箱。



转子回路的额定电流，与额定电压是多少，正常工作时转子内部的总阻抗是多少，有这二个数据才能计算水阻大小吧。



接线方案都不说，让人怎么计算你要的水阻。



我仅是打个比方，如果我知道得这么细的话，估计我也不会在这儿问了。

高手如果知道就分，几种情况告诉我一下，先谢谢了。



你的参数不全。

我以前在水阻厂做过，你要得到电机的阻抗值才能，计算出来水阻值，一般启动电流好像是2～3.5倍吧，你这个电机很小。具体公式我也没记，估计水阻最多只有2、3欧姆。



水电阻。



才220KW很小嘛，定子额定电流大概在17A左右吧。



我是水阻厂家的，简单点儿，直接告诉你阻值好了。



如果是绕线电机电阻配到，1.1---1.5欧都可以，起动电流可以降到1.5倍以下。



笼型电机的话，  阻值配到90---120欧，起动电流可以降到额定电流的3--4倍。



用水阻的目的是限制，电机起动电流，数据就需要起动电流的限制值，（最大是多少），第二是水阻与电机串联回路总，阻与电压就能计算电流。





我公司用过热变电阻起动柜，还行！计算公式见附件，自己算算。



热变电阻柜有两种，一种是星点不打开电机用，一种是星点打开电机用。

两者都是把电阻穿，进电动机定子回路。



现在谁还用水电阻启动啊，新的方法很多的，如磁控、变频、固态软启动等。



水阻降压启动是一个比较经济的，降压启动方式，水阻柜不仅与电机有关，还与系统参数、电机负荷参数有关。其启动时间、电机压降、系统压降、电机转矩计算等，都是必须要求的，而且也很专业。你什么参数都没有，无法计算。目前国内水阻降压启动最有名，的两家公司是“大力”“追日”两家公司，其余公司大都是上述，两公司的人出来办的。你可上网查，让厂家帮你算（免费），比你算的准多了。
