箱变监控助磨
300KW分布式光伏发电项目整体方案设计

发布时间:2017-05-13

浏览量:0

发布人:未知

集中式水泥屋顶,电池组件选用260Wp多晶硅电池组件,共铺设1154块组件,共60个光伏串列,装机容量为300KWp,通过原有400V低压配电母线并网。

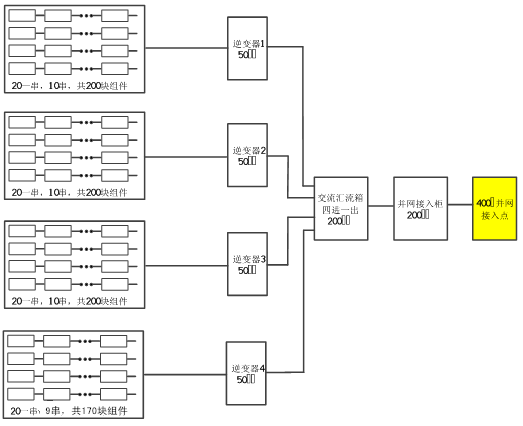

总体方案如下图所示:
7467彩色印刷图库
光伏组件采用260Wp多晶硅电池组件,采用固定倾角安装方式,每20块一串,共60串1154块光伏组件组成光伏阵列。
逆变器选用50kW组串式逆变器,共6台,每台50kW逆变器具备4路MPPT功能功能,每路MPPT最大输入组串数为3路,逆变器就近安装于水泥屋顶。
交流汇流箱配置在水泥屋顶,满足四进一出接入需求,出线通过交流电缆连接至在原有低压配电室。
低压并网接入柜安装于原有400V低压配电室,并将光伏发电量的计量电度表以及并网负荷开关等设备安装于此400V低压并网接入柜内。

上一篇:300KW分布式光伏发电项目地理环境气候依据

下一篇:300KW分布式光伏发电项目设计依据
