300KW分布式光伏发电项目逆变器的安装

发布时间:2017-05-13

浏览量:0

发布人:未知

(1) 安装之前请检查货物包装外部是否损坏。打开包装以后,请检查逆变器是否损坏或者缺少配件。
(2) 确保金属支架或墙面的承重能力(50kW逆变器重70kg),金属框架结构或墙面应该能够长时间支撑逆变器重量。
(3) 安装地点必须符合逆变器的尺寸(50kW逆变器宽665 mm/高906 mm/厚256 mm),易于电气连接、操作和维护。安装高度利于显示屏的观看和按钮的操作,逆变器可以安装在垂直或向后倾斜的平面上,倾斜面与垂面夹角不超过30°。

(4) 若几台逆变器安装在一起时,为了保证机器能正常运行和人员操作方便,需要给逆变器留有足够的间隙,逆变器上下左右间隙不小于100cm,离墙距离不少于60cm。
(5) 不要把逆变器安装在易燃或者不耐热材料建成的建筑物上。
(6) 不要把逆变器安装在电视机天线,其他天线或者天线电缆旁边。
(7) 不要把逆变器安装在空气流通不好或者多尘的环境,避免逆变器受到直接日晒,直接淋雨、积雪与灰尘,必要时在逆变器上方安装遮挡板。
(8) 避免逆变器水平安装、倾斜安装或者倒置安装:
(9) 逆变器周围的环境温度应当在-25℃~60℃ 之间,湿度应当在0 ~ 95% 之间。
(10) 安装壁挂架,在金属支架上安装需要在支架上对应壁挂架螺丝孔位置打孔,然后固定壁挂架。在墙面上安装需在对应壁挂架螺丝孔位置打膨胀螺栓。

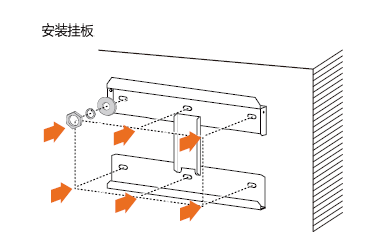

墙上安装示意图:

7467彩色印刷图库

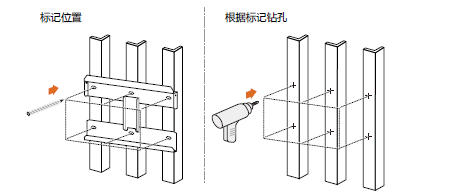

框架结构安装示意图

7467彩色印刷图库
(11) 将逆变器挂在壁挂架上,悬挂时保持逆变器平衡。
(12) 支架形式可以根据现场实际情况合理设计。
具体安装参考组串式逆变器的用户手册。
