（1）光伏组串串并联设计
光伏组件串联的数量由逆变器的最高输入电压和最低工作电压、以及光伏组件允许的最大系统电压所确定。光伏组串的并联数量由逆变器的额定容量确定。
电池组件串联数量计算如公式（1）所示，对应参数详见本工程所选250Wp组件和逆变器规格参数表。
计算公式：


    （1）
式中：Vdcma：逆变器输入直流侧最大电压；
Vdcmin：逆变器输入直流侧最小电压；
Voc：电池组件开路电压；
Vmp：电池组件最佳工作电压；
N：电池组件串联数。
经计算得10≤N≤22
根据气候环境，极端最高气温为42℃，极端最低气温为-13.7℃。假定在最低辐照度100W/m2时逆变器开始工之作，同时结合PV Designer软件中最热月的平均辐照度情况，假定最大辐照度1000W/m2。
可以通过公式（2）来计算组件的温度变化范围。
Tc=Ta+C2*Ga    （2）
Tc：光伏组件温度；
Ta：环境温度；
C2：系数，单位（K*m2）/W，通常取为0.03；
Ga：光照强度。
经计算得组件极端最高温度为72℃，极端最低温度为－10.7℃。
结合电池组件开路电压温度系数以及逆变器最佳输入电压等，对极端温度下组件工作电压和开路电压进行修正。
72℃时组件工作电压30.2*（1+（72-25）*（-0.33%））=25.5
-10.7℃组件开路电压37.3*（1+（-10.7-25）*（-0.33%））=41.7
经计算电池组件的串联数为10~22（块）,考虑在满足逆变器最大输入功率的情况下尽可能充分利用逆变器，同时考虑到现场最大化布置光伏组件，区域每一路组件串联数选择为20，每串额定容量为5kW。对应于所选50kW逆变器的额定功率计算，并联路数10。

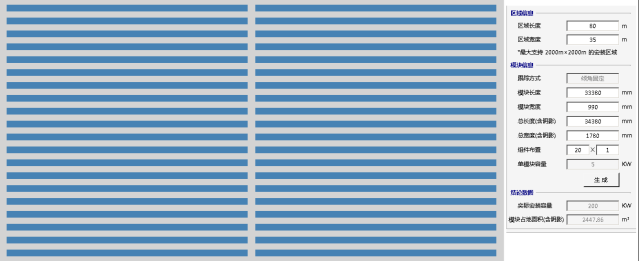

(2) 组件固定倾角安装。根据当地的纬度，选择方位角0度，倾角25度进行固定倾角安装布置，光伏组件横向安装。
