高压开关柜的组成部件和电器元件

发布时间:2022-12-03

浏览量:0

发布人:源创大白

一、高压开关柜的组成部件有哪些

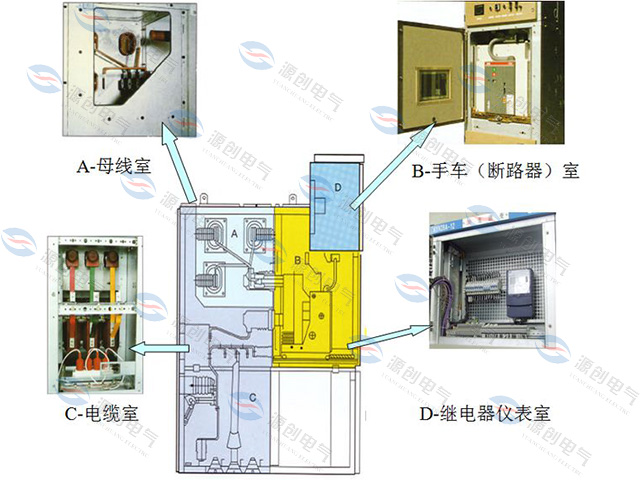

高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用的电气设备,主要用于3.6kV~550kV的电器产品,其结构由柜体、主母线室、断路器室、电缆室内、继电器仪表室组成:


1、柜体材料

柜体材料众多,焊接柜用的是冷轧钢板或角钢,组装柜用的是敷铝锌钢板或镀锌钢板,还有用不锈钢板或铝板的,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。


2、主母线室

母线室布置在开关柜的背面上部,作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时,用母线套管固定。如果出现内部故障电弧,能限制事故蔓延到邻柜,并能保障母线的机械强度。


内容图5


3、断路器室

又称手车室,断路器室内安装了特定的导轨,供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板(活门)安装在手车室的后壁上。手车从试验位置移动到工作位置过程中,隔板自动打开,反方向移动手车则完全复合,从而保障了操作人员不触及带电体。


4、电缆室

电缆室内安装有电流互感器、接地开关、避雷器(过电压保护器)以及电缆等附属设备,并在其底部配制开缝的可卸铝板,以确保现场施工的方便。


5、继电器仪表室

继电器室的面板上,安装有微机保护装置、操作把手、保护出口压板、仪表、状态指示灯(或状态显示器)等;继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流),以及特殊要求的二次设备。


二、高压开关柜内有哪些电器元件


高压开关柜内有许多电器元件,一般可分为一次电器元件和二次电器元件两类:


1、开关柜内常用一次电器元件(主回路设备)

主要有电流互感器电压互感器、接地开关、避雷器(阻容吸收器)、隔离开关、高压断路器、高压接触器、高压熔断器、变压器、高压带电显示器、绝缘件(穿墙套管、触头盒、绝缘子、绝缘热缩护套)、高压电抗器负荷开关、高压单相并联电容器等。


2、开关柜内常用的主要二次电器元件

二次电器元件是指对一次设备进行监察、控制、测量、调整和保护的设备,主要有继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等。
