开关柜在配电系统中是必不可少的一环，广泛应用于各个行业，它必须要满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，才能保证安全正常的运行。

经过多年的发展，开关柜主要由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。

柜体的材料：

1)冷扎钢板或角钢(用于焊接柜)。

2)敷铝锌钢板或镀锌钢板(用于组装柜)。

3)不锈钢板(不导磁性)。

4)铝板((不导磁性)。

柜体的功能单元：

1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构

2)断路器室 、

3)电缆室

4)继电器和仪表室

5)柜顶小母线室

6)二次端子室

柜内电器元件：

1、柜内常用一次电器元件（主回路设备）常见的有如下设备：

电流互感器简称CT【如：LZZBJ9-10】

电压互感器简称PT【如：JDZJ-10】

接地开关【如：JN15-12】

避雷器(阻容吸收器)【如：HY5WS单相型;TBP、 JBP组合型】

隔离开关【如：GN19-12、GN30-12、GN25-12】

高压断路器【如：少油型(S)、真空型(Z)、 SF6型(L)】

高压接触器【如： JCZ3-10D/400A型】

高压熔断器【如：RN2-12、XRNP-12、RN1-12】

变压器【如：SC(L)系列干变、 S系列油变】

高压带电显示器【GSN-10Q型】

绝缘件【如：穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套】

主母线和分支母线

高压电抗器【如串联型：CKSC和起动电机型：QKSG】

负荷开关【如：FN26-12(L)、FN16-12(Z)】

高压单相并联电容器【如：BFF12-30-1】 等等

2、柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备：

1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表8.熔断器9.空气开关10.转换开关11.信号灯12.电阻13.按钮14.微机综合保护装置等。

二、高压开关柜分类

1、按断路器安装方式分为移开式（手车式）和固定式

（1）移开式或手车式(用Y表示)：表示柜内的主要电器元件(如：断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如kyn28A-12。

（2）固定式(用G表示)： 表示柜内所有的电器元件(如：断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。

2、按安装地点分为户内和户外

（1）用于户内(用N表示);表示只能在户内安装使用， 如：KYN28A-12等开关柜；

（2）用于户外 (用W表示);表示可以在户外安装使用， 如： XLW等开关柜。

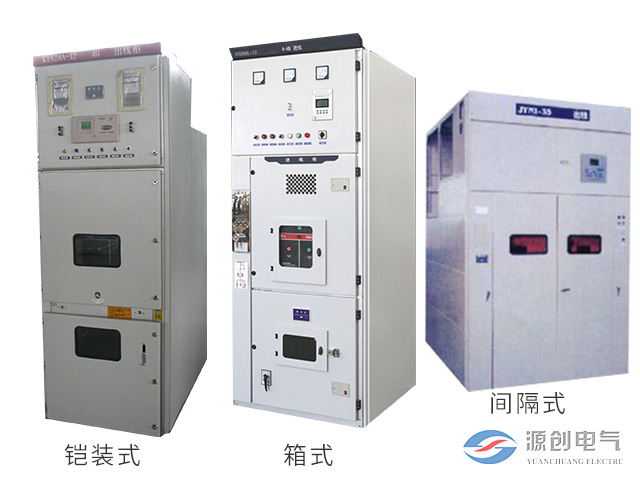

3、按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类：

（1）金属封闭铠装式开关柜（用字母K来表示）主要组成部件（例如：断路器、互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如KYN28A-12型高压开关柜。

（2）金属封闭间隔式开关柜（用字母J来表示）与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12型高压开关柜。

（3） 金属封闭箱式开关柜（用字母X来表示）开关柜外壳为金属封闭式的开关设备。如XGN2-12型高压开关柜。

（4）敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜。
