高压配电柜二次接线与高压柜常用符号

发布时间:2022-12-07

浏览量:0

发布人:源创大白

配电柜里面的二次接线,分为:控制回路,信号回路,表计回路,保护回路,合闸回路,照明回路等,这些电路不是孤立的存在的,而是组成一个相互关联的整体。


各个回路的每一个元件,每一个端子,每一段导线都有统一的标号规则,和图纸上一一对应。具体请看国标的设计手册。

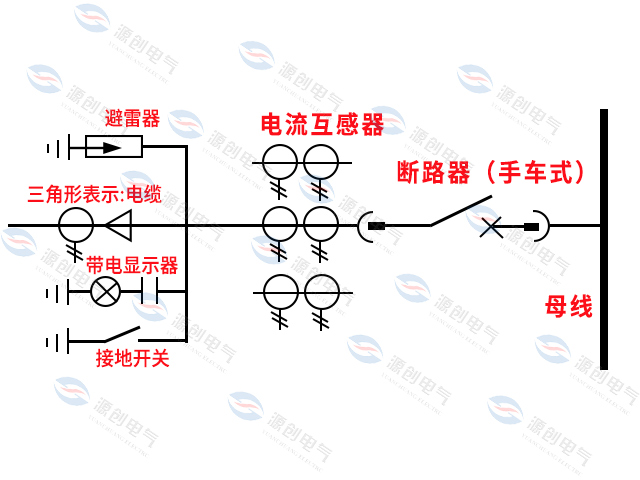

高压柜常用符号在国标常用电气线路图集上都有,主要是:进线柜PT柜出线柜;其中进线柜有避雷器,零序电流互感器,接地开关电压互感器,户内高压真空断路器

高压配电柜二次接线与高压柜常用符号
