进相器无功补偿与电容无功补偿的方法比较

时间:2017-04-25 09:26 来源:未知 作者:admin

文章摘要：[align=left][font=宋体][size=10.5pt]那么首先我们来看看进相器无功补偿的方法，他和电容无功不粗有什么区别，比较一下到底哪种无功补偿好一些。[/size][/font][/align][align=left][font=宋体][size=10.5pt][/size][/font][/align][align=left][font=宋体][

那么首先我们来看看进相器无功补偿的方法，他和电容无功不粗有什么区别，比较一下到底哪种无功补偿好一些。

那么下面我们就针对这个问题进相器无功补偿与电容无功补偿的方法比较来分析一下了。
目前很多工业企业，不仅使用了电容无功补偿装置，另外还使用了进相器补偿，这是为什么呢，企业使用了电容集中补偿装置，平时高压电容补偿自动投入后，功率因数COSΦ达到0.95～0.98以上，完全满足供电部门的用电要求，但我们为什么还要使用进相器对其进行就地补偿？进相器无功就地补偿技术有什么优势？在这里湖北襄阳正涵电气有限公司为大家归纳几下几点原因：
  (1)进相器无功补偿回路不同

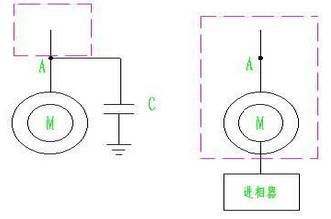

     进相器的补偿回路和电容的补偿回路分别如下：
从图中可以看出：进相器无功补偿进相器和电容补偿对电机的作用点不同，电容是在电机的前端定子侧进行补偿；进相器是从电机的末端转子侧进行补偿。

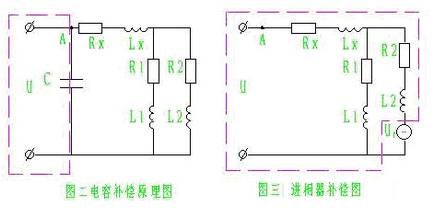

     各自的回路等效的原理图分别如下图（图二、图三）所示：

那么图中的分析大家应该是比较明白了吧，相对比较图。

图中，进相器无功补偿将电机进行了等效简化，Ｒ1、X1为电机定子等效电路的电阻和电感，Ｒ2、X2为电机 转子等效电路的电阻和电感，C为就地补偿的电容，Uf为进相器的等效电路，M为电机的接线点。可以看出：电容补偿所起的作用是向电机提供无功功率，减少电机从电网中吸收的无功功率，从而减少电网的无功输入，电网的功率因数得到提高。但是电机的无功消耗并没有减少，电机定子电流及其功率因数没有变化，即电机的运行状况没有任何变化。进相器的补偿作用是在转子回路中加入一个附加电源，改变转子电流与转子电压的相位关系，通过磁场进而改变定子电流与定子电压的相位关系，减少电机的无功消耗。这样，电机的运行状况发生了改变，定子电流减小，电网的功率因数因电机本身的功率因数提高而得到提高。另外，电机定子电流的减小降低了电机的铜损，提高了电机的效率，电机的温升也随着降低，过载能力相应提高，台时产量提高，单耗下降。
(2) 补偿方式不同：
电容补偿是通过提供无功功率给电机，使电机减少对电网的无功功率的吸收，本身的无功消耗并没有减少；进相器补偿是通过在电机转子回路串联和转子电流同频率的电源，改变转子电流和电压的相位关系，进而通过磁场减小定子电流和电压的相位角，使电机的无功功率损耗减少。

(3) 补偿范围不同
电容并联在电机的前端，其补偿范围是在补偿点的前端，没有覆盖后端的电机；进相器串联在电机的后端，其补偿范围扩大到了电机。各自的补偿范围如各自的回路图中虚线框所示。

(4) 补偿效果不同
      电容补偿是从外部进行的，并没有改变电机的运行状况，电机本身的功率因数没有提高，定子电流没有下降，消耗的无功功率没有减少，只是提高了电网的功率因数。所以，严格的说，并联电容补偿是对电网的补偿，而不是对电机的补偿。而进相器的补偿是从电机内部改变运行状况，使电机本身的功率因数提高到0.95～0.98以上，定子电流下降10～20%，无功功率消耗下降60%以上，进而使电网功率因数得到提高。
      进相器补偿使电机定子电流减小的同时，产生许多电容补偿所不能达到的效果，电机的定子电流减少使变压器或电源有更大余量，电机铜损会降低20~30%，自身损耗会减少，效率提高，电机温升降低，使用寿命延长，过载能力提高，单耗降低，产生节能效果。这些都是电容外部补偿所不能做到的。

那么根据以上部分，大家应该比较清楚进相器无功不粗和电容无功补偿柜的区别了吧。


进相器补偿柜在水泥厂球磨机上的运用效果解析:首先我们要做到 进相器 补偿柜的运用范围还是比较广泛的，那么我么来分析一下他的效果到底在那里，分析一下运用在 进相器补偿柜在水泥厂球磨机上的运用效果解析，解答一下这些相关问题。 简述： 进相器补偿柜 进相器柜自投入市场以来应用范围极为广泛，可在
