动态无功补偿谐波治理方法

时间:2017-05-15 09:36 来源:未知 作者:admin

文章摘要:谐波治理方法: (1)无源滤波器滤波: 采用电力滤波装置,就近吸收谐波源所产生的谐波电流,是抑制谐波污染的有效措施。 由电力电容器、电抗器和电阻器,适当组合而组成的无源滤波装置,进行滤波,这种方法称为无源滤波。 工作原理如下图所示: 无源滤波器

谐波治理方法:
(1)无源滤波器滤波:
          采用电力滤波装置,就近吸收谐波源所产生的谐波电流,是抑制谐波污染的有效措施。
          由电力电容器、电抗器和电阻器,适当组合而组成的无源滤波装置,进行滤波,这种方法称为无源滤波。

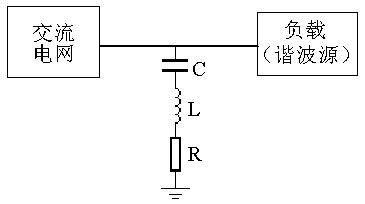

         工作原理如下图所示:

7467彩色印刷图库
       无源滤波器对某一频率的谐波呈低阻抗,与电网阻抗形成分流的关系,使大部分该频率的谐波流入滤波器。
           由于无源滤波器具有投资少、效率高、结构简单、运行可靠及维护方便等优点,因此无源滤波器是目前广泛采用的抑制谐波及无功补偿的主要手段。


     由于无源滤波器是通过在系统中,为谐波提供一条并联低阻抗的通道,以起到滤波作用,其滤波特性,是由系统和滤波器的阻抗比所决定的,因而存在以下缺点:
滤波特性受系统参数的影响较大;

只能消除特定的几次谐波,而对某些次谐波会产生放大作用;
滤波的要求和同时需要的无功补偿、调压要求,有时难以协调;
谐波电流增大时,滤波器负担随之加重,可能造成滤波器过载;
有效材料消耗多,体积大。





动态无功补偿有源滤波器滤波:有源滤波器滤波: 由于无源滤波器具有以上缺点,随着电力电子技术的不断发展,人们将滤波研究方向逐步转向有源滤波器。与无源滤波器相比,有源电力滤波器具有高度可控性和快速响应性,不仅能补偿各次谐波,还可抑制闪变、补偿无功,有一机多功能的特点,其具
