电容器的接线通常分为三角形和星形两种方式。此外，还有双三角形和双星形之分。
三角形接线的电容器直接承受线间电压，任何一台电容器因故障被击穿时，就形成两相短路，故障电流很大，如果故障不能迅速切除，故障电流和电弧将使绝缘介质分解产生气体，使油箱爆炸，并波及邻近的电容器。因此这种接线已经很少在10kV系统中使用，只是在380V配电系统中有少量使用。
在高压电力网中，星形接线的电容器组目前在国内外得到广泛应用。星形接线电容器的极间电压是电网的相电压，绝缘承受的电压较低，电容器的制造设计可以选择较低的工作场强。当电容器组中有一台电容器因故障击穿短路时，由于其余两健全相的阻抗限制，故障电流将减小到一定范围，并使故障影响减轻。
星形接线的电容器组结构比较简单、清晰，建设费用经济，当应用到更高电压等级时，这种接线更为有利。
星形接线的最大优点是可以选择多种保护方式。少数电容器故障击穿短路后，单台的保护熔丝可以将故障电容器迅速切除，不致造成电容器爆炸。
由于上述优点，各电压等级的高压电容器组现已普遍采用星形接线。
高压电力系统的电容器组除广泛采用星形接线外，双星形接线也在国内外得到广泛应用。所谓双星形接线，是将电容器平均分为两个电容相等或相近的星形接线电容器组，并联到电网母线，两组电容器的中性点之间经过一台低变比的电流互感器连接起来。
这种接线可以利用其中性点连接的电流保护装置，当电容器故障击穿切除后，会产生不平衡电流，使保护装置动作将电源断开，这种保护方式简单有效，不受系统电压不平衡或接地故障的影响。
大容量的电容器组，如单台容量较小，每相并联台数较多者可以选择双星形接线。如电压等级较高，每相串联段数较多，为简化结构布局，宜采用单星形接线。
电容器一次侧接有串联电抗器和并联放电线圈。放电线圈的作用是将断开电源后的电容器上的电荷迅速、可靠地释放掉。由于电容器组需要经常进行投入、切除操作，其间隔可能很短，电容器组断开电源后，其电极间储存有大量电荷，不能自行很快消失，在短时间内，其极间有很高的直流电压，待再次合闸送电时，造成电压叠加，将会产生很高的过电压，危及电容器和系统的安全运行。因此，必须安装放电线圈，将它和电容器并联，形成感容并联谐振电路，使电能在谐振中消耗掉。放电线圈应能在电容器断开电源5s内将电容器端电压下降到50V。
对串联电抗器的作用，我们做一下重点介绍：
三角形接线的电容器直接承受线间电压，任何一台电容器因故障被击穿时，就形成两相短路，故障电流很大，如果故障不能迅速切除，故障电流和电弧将使绝缘介质分解产生气体，使油箱爆炸，并波及邻近的电容器。因此这种接线已经很少在10kV系统中使用，只是在380V配电系统中有少量使用。
在高压电力网中，星形接线的电容器组目前在国内外得到广泛应用。星形接线电容器的极间电压是电网的相电压，绝缘承受的电压较低，电容器的制造设计可以选择较低的工作场强。当电容器组中有一台电容器因故障击穿短路时，由于其余两健全相的阻抗限制，故障电流将减小到一定范围，并使故障影响减轻。
星形接线的电容器组结构比较简单、清晰，建设费用经济，当应用到更高电压等级时，这种接线更为有利。
星形接线的最大优点是可以选择多种保护方式。少数电容器故障击穿短路后，单台的保护熔丝可以将故障电容器迅速切除，不致造成电容器爆炸。
由于上述优点，各电压等级的高压电容器组现已普遍采用星形接线。
高压电力系统的电容器组除广泛采用星形接线外，双星形接线也在国内外得到广泛应用。所谓双星形接线，是将电容器平均分为两个电容相等或相近的星形接线电容器组，并联到电网母线，两组电容器的中性点之间经过一台低变比的电流互感器连接起来。
这种接线可以利用其中性点连接的电流保护装置，当电容器故障击穿切除后，会产生不平衡电流，使保护装置动作将电源断开，这种保护方式简单有效，不受系统电压不平衡或接地故障的影响。
大容量的电容器组，如单台容量较小，每相并联台数较多者可以选择双星形接线。如电压等级较高，每相串联段数较多，为简化结构布局，宜采用单星形接线。
电容器一次侧接有串联电抗器和并联放电线圈。放电线圈的作用是将断开电源后的电容器上的电荷迅速、可靠地释放掉。由于电容器组需要经常进行投入、切除操作，其间隔可能很短，电容器组断开电源后，其电极间储存有大量电荷，不能自行很快消失，在短时间内，其极间有很高的直流电压，待再次合闸送电时，造成电压叠加，将会产生很高的过电压，危及电容器和系统的安全运行。因此，必须安装放电线圈，将它和电容器并联，形成感容并联谐振电路，使电能在谐振中消耗掉。放电线圈应能在电容器断开电源5s内将电容器端电压下降到50V。
对串联电抗器的作用，我们做一下重点介绍：
当电容器回路呈电容性时，由于电容器的“补偿”作用，电容器回路在谐波电压作用下，将产生的谐波电流流入系统，这时将使系统谐波电流扩大，并使母线电压波形发生畸变。
也就是说，仅当电容器回路对谐波呈电感性时，才不会发生对系统的谐波放大。

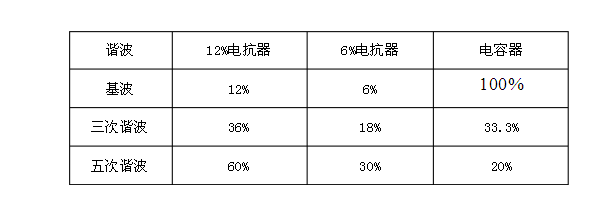

当变电站母线上既有串大电抗的电容器组又有串小电抗的电容器组时，电容器组回路各元件对谐波的阻抗如表1：



由表1可见，串12%电抗的电容器回路对3次和5次谐波均呈电感性。
而串6%电抗器的电容器回路对5次谐波呈电感性，而对3次谐波却呈电容性。
也就是说，串6%电抗的电容器组会在抑制5次谐波的同时，放大3次谐波，如果此时系统恰有较大的3次谐波分量，谐波电流就会造成电容器组过电流，使电容器过热、振动和发出异音，严重时将造成熔断器熔断甚至烧损电容器。如果该容性回路与系统感抗出现不利组合，还会引发谐振。造成严重后果。
回避上述隐患的办法是：在电容器组投停顺序上作出规定，当母线具有2组以上电容器组时，电容器组的投停顺序应按所串电抗器百分电抗大小匹配进行。即：电抗值大的先投，回避对可能存在的3次谐波的放大效应，使3次、5次谐波均受到抑制后，再投入串小电抗电容器组，停用时相反。在并联电容器组操作规定和并联电容器组保护及VQC装置的整定时，均应遵守这一原则。


无功补偿并联电容器的保护方式:6.1保护熔丝 现代电容器组的每台电容器上都装有单独的熔丝保护，这种熔丝结构简单，安装方便，只要配合得当，就能够迅速将故障电容器切除，避免电容器的油箱发生爆炸，使附近的电容器免遭波及损坏。此外，保护熔丝还有明显的标志，动作以后很容易发现，运行人
