有源滤波与无源滤波的比较
时间:2017-05-15 10:30 来源:未知 作者:admin
文章摘要：与无源滤波器相比，有源电力滤波器具有高度可控性和快速响应性，其具体特点如下： （1）具有自适应功能，实现了动态补偿，可对频率和大小都变化的谐波及变化的无功功率进行补偿，对补偿的对象有极快的响应。 （2）可同时对谐波和无功功率进行补偿，补偿无功功
（1）具有自适应功能，实现了动态补偿，可对频率和大小都变化的谐波及变化的无功功率进行补偿，对补偿的对象有极快的响应。
（2）可同时对谐波和无功功率进行补偿，补偿无功功率时不需要储能元件，补偿谐波时所需储能元件容量不大，且补偿无功功率的大小可以做到连续调节。
（3）受电网阻抗的影响不大，不容易和电网阻抗发生谐振；且可以跟踪电网频率的变化，故补偿性能不受电网频率变化的影响。
尽管有源电力滤波器有着无源滤波器所不具备的巨大技术优势，但目前要想在电力系统中完全取代无源滤波器还不太现实。这是因为与无源滤波器相比较，有源电力滤波器的成本较高，这一点是限制有源电力滤波器推广使用的关键。随着电力电子工业的发展，器件的性价比将不断提高，有源电力滤波器必然会得到广泛应用。

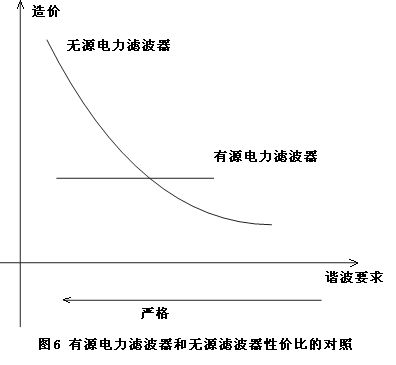

无源滤波器和有源滤波器的工程造价与谐波要求关系如图6所示。
从图6中可以看出，谐波标准要求越高，对无源滤波器而言，就是滤波支路增多，其硬件造价几乎是以指数速率增长的。而对有源电力滤波器而言，主要是增加控制的难度和复杂度，硬件的造价基本不受影响。因此，对于电能质量要求越来越严格的今天，采用有源电力滤波器作为谐波消除装置的优点正在越来越突出。
有源滤波器结构及工作原理:与无源滤波器相比，有源电力滤波器具有高度可控性和快速响应性，其具体特点如下： （1）具有自适应功能，实现了动态补偿，可对频率和大小都变化的谐波及变化的无功功率进行补偿，对补偿的对象有极快的响应。 （2）可同时对谐波和无功功率进行补偿，补偿无功功
自动补偿柜,就地补偿柜,高压电容补偿,10kv电容柜,35kv高压电容柜,
本文来至襄阳源创电气成套设备公司： [无功补偿装置]，咨询无功补偿装置厂家，了解无功补偿装置价格 ，请直接联系：13507271573 张
本文链接：/zs/wugongbuchangzhuangzhi/2017/0515/762.html ，转载请注明！
(责任编辑：admin)
